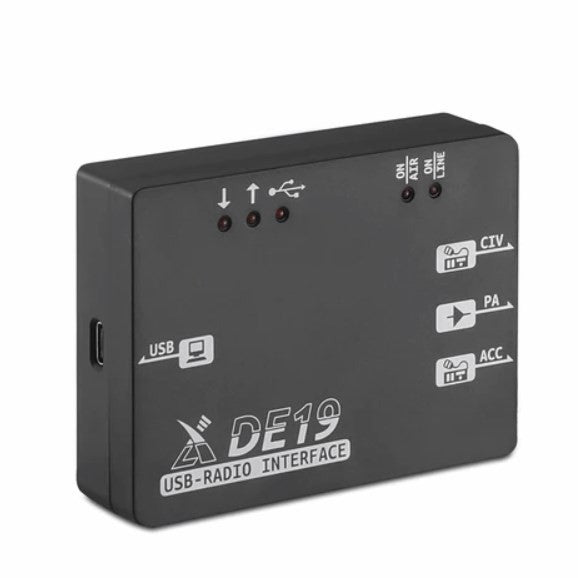

XIEGU DE-19 Interfaccia CAT e controllo lineare XPA125 per YAESU FT 817-818


Xiegu DE-19 è un adattatore di espansione esterno. Integra un'unità di interfaccia USB, isolamento, unità di amplificazione e unità di interfaccia che funzionano con Xiegu G90, Xiegu G106 e Xiegu XPA125B. Può fungere da adattatore esterno per i modelli precedenti ed è facile da collegare a un PC per il controllo o la comunicazione dei dati.

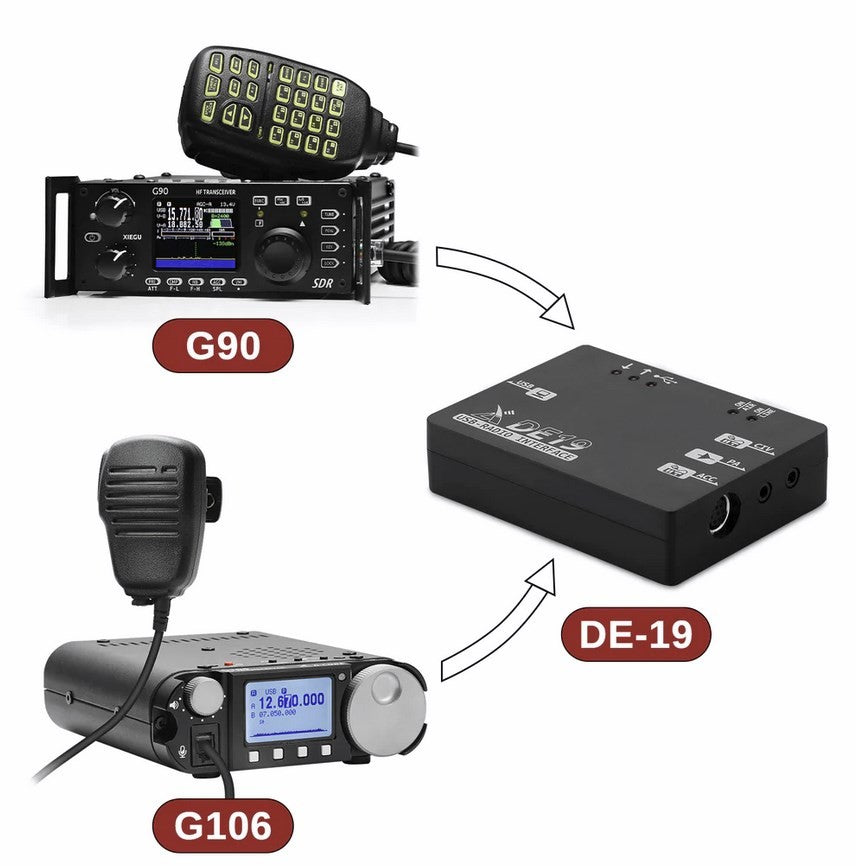

Compatibile con:

Xiegu G90 Ricetrasmettitore

Xiegu G106 Ricetrasmettitore QRP

Xiegu X5105 Ricetrasmettitore

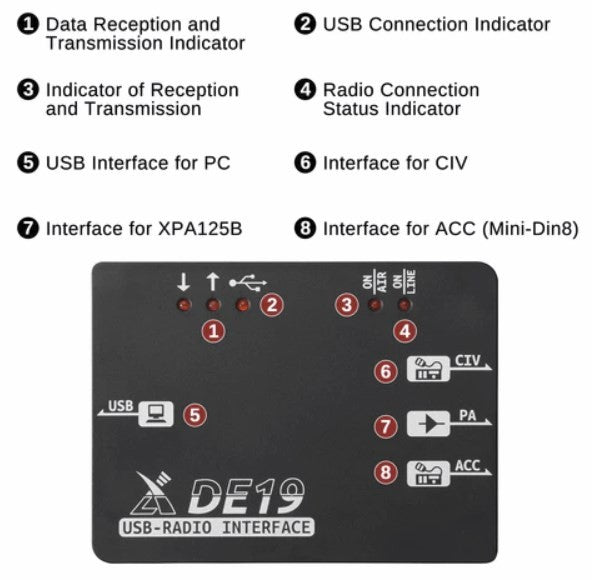

Interfaccia

1. Indicatore di ricezione e trasmissione dati

2. Indicatore di connessione USB

3. Indicatore di ricezione e trasmissione

4. Indicatore di stato della connessione radio

5. Interfaccia USB per PC

6. Interfaccia per CIV

7. Interfaccia per XPA125B

8. Interfaccia per ACC (Mini-Din8)

Impostazione del software di controllo del PC

1. Collegando G106, X5105 e G90, la nuova versione del software JTDX può essere installata direttamente nei modelli G90 e X5105.Se il software JTDX è una versione precedente, è possibile selezionare il modello IC-7000 e il baud rate della console seriale 19200.

2. La vecchia versione JTDX deve rispondere al software 0miniRig per una corretta connessione. Le impostazioni del software OminiRig sono le seguenti:Tipo di attrezzatura: IC - 7000Velocità di trasmissione: 19200Porta: seleziona il numero della porta virtualizzata sul tuo computerRTS: BASSODTR: BASSOAltre opzioni sono predefinite e non devono essere modificate.

3. La porta e la velocità di trasmissione del software HRID sono impostate come sopra. È possibile impostare anche un altro software di controllo dello stesso tiposopra.

Guida al collegamento

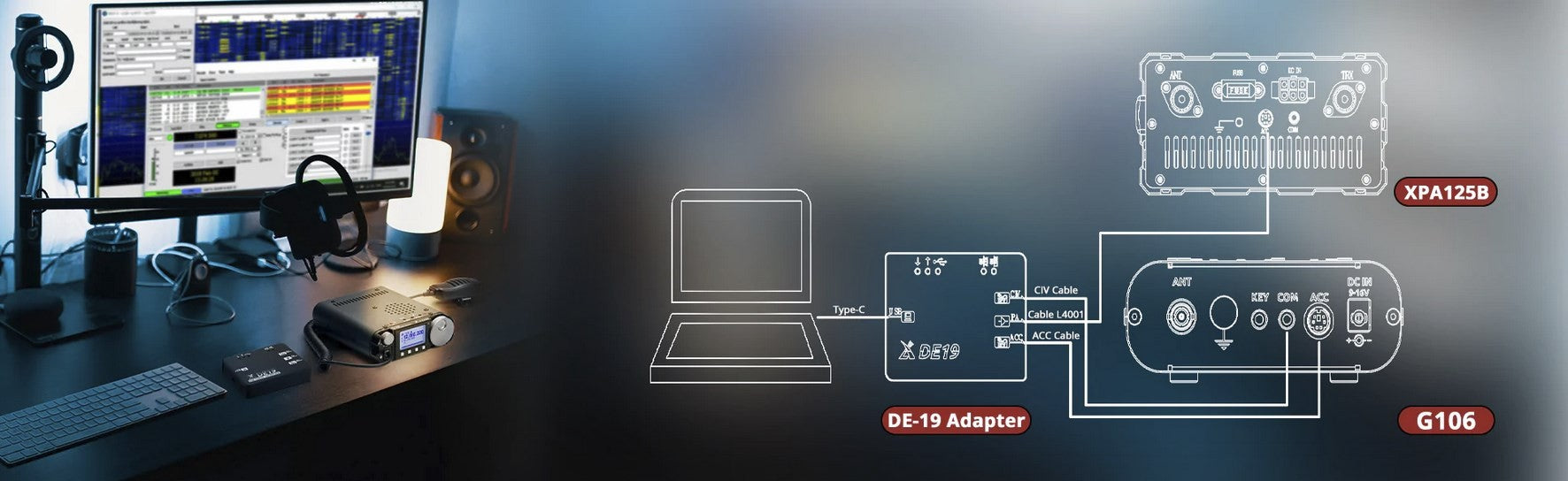

1. Schema di collegamento Xiegu G106 e XPA125B

2. Schema di collegamento Xiegu G90

3. Schema di collegamento Xiegu X5105
