StatusQuad

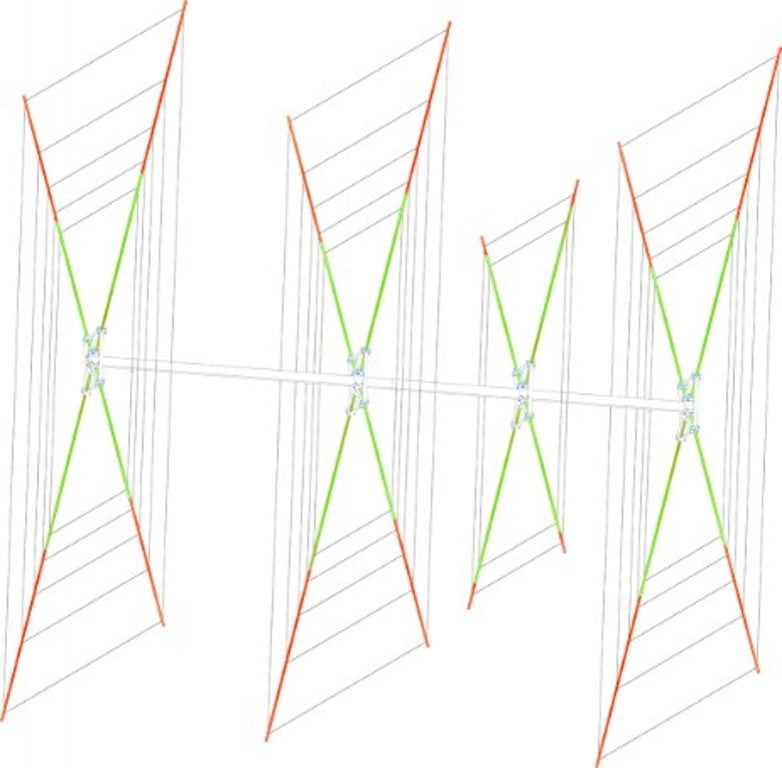

Status QUAD: 3/4 StQ 5 L, cubica 3/4 elementi 5 bande HF

Status QUAD: 3/4 StQ 5 L, cubica 3/4 elementi 5 bande HF

€1.799,00
€0,00 €1.799,00
In offerta Esaurito
Imposte incluse. Spese di spedizione calcolate al check-out.

src=

3/4 StQ 5



src=



Tabella simulazione Eznec, gain e F/B in free space e real space ad una lunghezza d'onda da terra

src=



Specifiche tecniche                          Alimentazione loop

src=     src=





src=      src=





Modello

Numero di elementi/Banda

Lunghezza Boom in mt



40 mt

30 mt

20 mt

17 mt

15 mt

12 mt

10 mt



2 StQ 5





2

2

2

2

2

2,55

3 StQ 5





3

3

3

3

3

5,60

3/4 StQ 5





3

3

3

4

4

5,60

4 StQ 5





4

4

4

4

4

8,20

4/5 StQ 5*





4

4

4

5

5

8,00

4/5/6 StQ 5*





4

4

5

5

6

9,14

4 StQ 7*

2

2

4

4

4

4

4

8,20



Optional: Kit 4 elementi quad per la banda 50Mhz

Sullo stesso boom della quad può essere applicato il Kit per una 3 elementi
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
relativa dei kit:  4 StQ 50 Kit
Aggiungendo il kit a questo modello avrette una quad sei bande full size
ma con un solo boom !

Optional:   Kit tiranti elementi

In fase di ordine della quad o anche in un momento successivo
all'installazione, è possibile aggiungere il "Kit tiranti elementi"
Questo optional è costituito dai seguenti particolari:

- estensione del boom tramite tramite canna in VTR diametro 25 mm
- tirante in Mastrant 3mm, che unisce gli elementi tra loro e poi li collega
  alle estensioni del boom
- loop costituito da Mastrant 3mm, da applicare a tutti gli elementi.

Con l'installazione di questo kit vengono evitati i movimeti delle canne di
vetroresina durante forti venti o nevicate che appesantiscono la treccia
dei loop. Il risultato è una struttura che mantiene un corretto livello di
flessibilità per smorzare la spinta del vento sull' antenna, ma non arriva mai
a superare il livello critico di stress meccanico.
