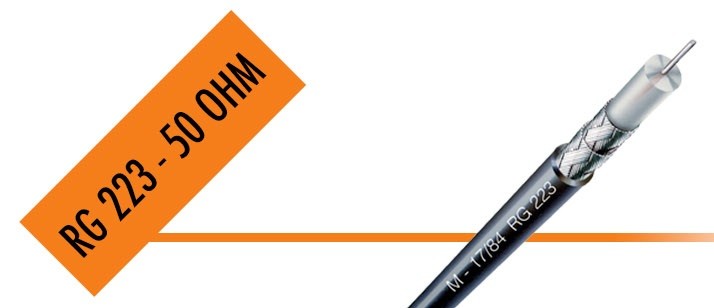

RG-223 U MIL
CAVO COASSIALE BASSA PERDITA DOPPIA SCHERMATURA
PRODOTTO IN ITALIA
Acquista solo i metri che ti occorrono
Scheda Tecnica: Cavo Coassiale RG 223 U
Marchio: SIVA Cavi - Made in Italy
Cavo coassiale per radiofrequenza a 50 Ohm con doppia schermatura, costruito secondo le norme MIL-C-17F.
Caratteristiche Meccaniche
- Conduttore Interno: Rame Argentato (0,90 ± 0,025 mm)
- Dielettrico: Polietilene Compatto (Ø 2,95 ± 0,10 mm)
- 1ª Treccia: Rame Argentato (ricopertura 98%)
- 2ª Treccia: Rame Argentato (ricopertura 97%)
- Guaina Esterna: PVC non contaminante Nero RAL 9004 (Ø 5,40 ± 0,10 mm)
- Peso Totale: 59,9 Kg/Km
- Temperatura d'esercizio: -30°C / +70°C
Caratteristiche Elettriche (a 20°C)
| Impedenza | 50 ± 2 Ohm |
| Capacità | 100 pF/m |
| Velocità di propagazione | 66% |
| Resistenza Conduttore (interno) | 28,0 Ohm/Km |
| Resistenza Conduttore (esterno) | 8,0 Ohm/Km |
Attenuazione (dB / 100m)
| Frequenza (MHz) | dB | Frequenza (MHz) | dB |
|---|---|---|---|
| 50 | 9,2 | 1000 | 47,4 |
| 150 | 16,6 | 2000 | 72,2 |
| 450 | 30,1 | 3000 |
