Prosistel PST-RD40S Dipolo rotativo per 40m caricato lineare

PST-RD40S

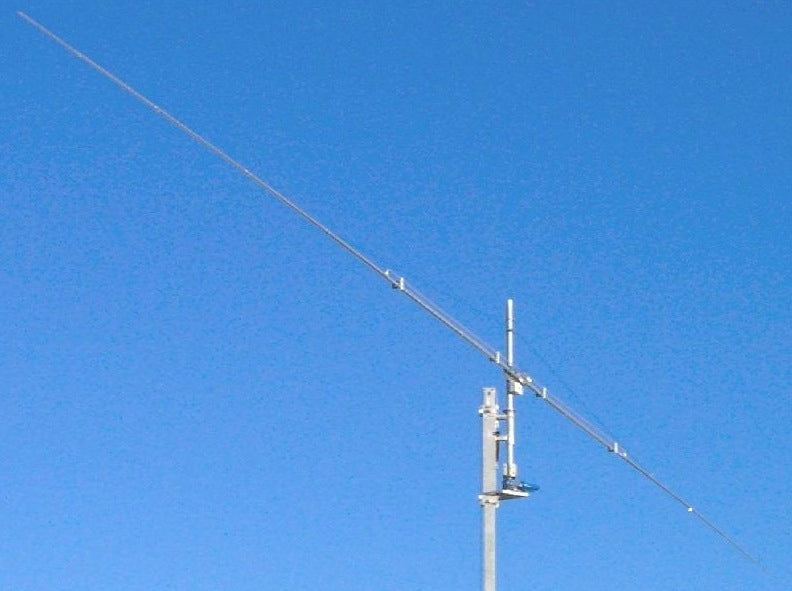

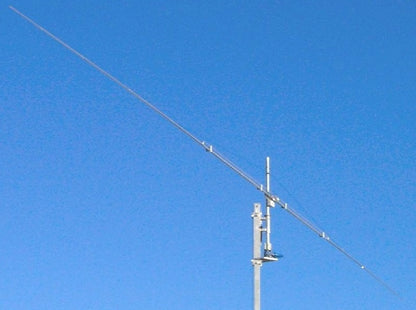

Dipolo rotativo per 40m caricato lineare.

- Alta efficienza in 14,5m di apertura alare;

- No power limit

- Guadagno: 0 dBd

- Impedenza: 50 ohm

- Fronte-fianco: 15 dB circa

- ROS: vedi grafico

- Consigliato balun 1:1

- Lunghezza: 14,6m circa

- Raggio rotazione: 7,30m circa

- Peso: 8 kg circa

- Accetta mast da: 48 o 60mm D fori: 8,5mm

- Materiale: Piastra ERGAL - tubi AL6060T6

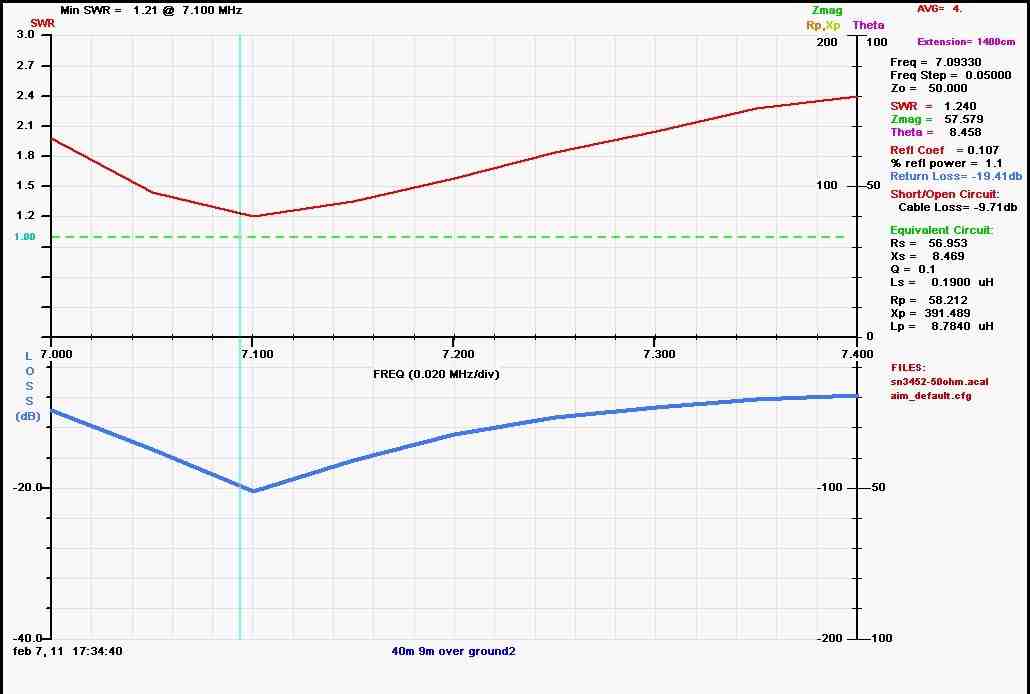

CURVA DI ROS



Il dipolo rotativo è realizzato sul dipolo base dei 30m full size, pertanto, può anche diventare bibanda con l'ausilio di un sistema di commutazione remoto, anche autocostruito. Il sistema a carica lineare (no power limit), mantiene il corretto rapporto di riduzione del 30% entro cui non ci sono perdite significative, rispetto ad un dipolo full size, inoltre permette di poter facilmente scegliere la porzione di banda su cui si preferisce ottimizzarlo operando al centro del dipolo e non sugli estremi.
