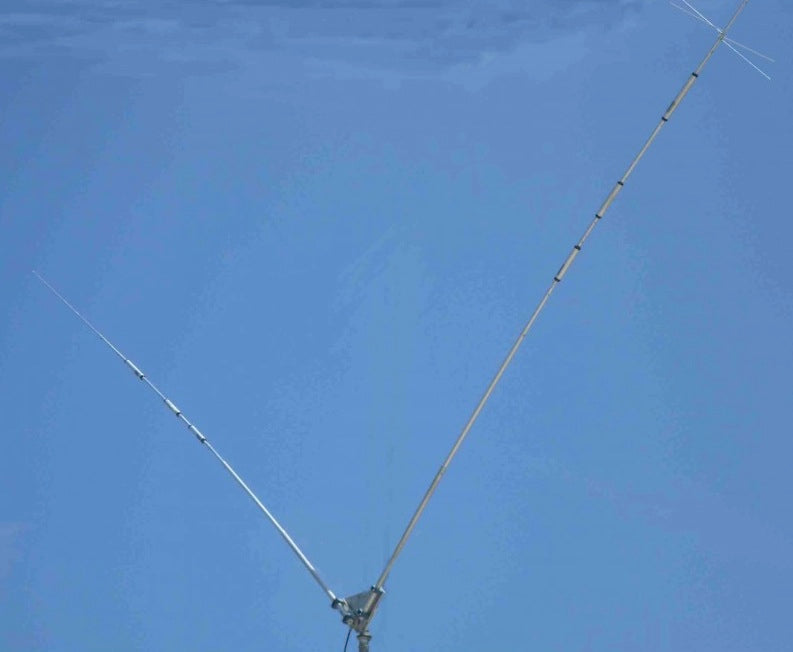

Prosistel PST-152TV Dipolo multibanda trappolato 10-15-20m, in configurazione a V, omnidirezionale

PST-152TV

- Dipolo multibanda trappolato 10-15-20m, in configurazione a V, omnidirezionale.

- 2KW pep

- Lunghezza bracci: 4m, proiezione sul terreno 3m a braccio

- Monta su pali da:

- 40 a 50mm

- 60mm optional.

- Altezza suggerita: almeno 5m, ma funziona bene anche a 2m.

- L'antenna non richiede controventatura.

- Peso 7Kg

- Balun 1:1 optional

SPECIFICHE DI MASSIMA:

- Guadagno: 0 dBd;

- Impedenza: 50 ohm;

- ROS:  <1:1,5 estremi di banda entro 1:1,8;

- Raggio rotazione:  da 3 a 4m circa dipende dalla versione;

- Peso: 6-8kg circa;

- Accetta mast da: 48mm (serie) o 60mm (optional);

- Materiale: AL6060T6, bulloneria inox.

CURVE DI ROS E RETURN LOSS

Dipolo multibanda HF e WARC, trappolato, in configurazione a V. Le trappole indipendenti conferiscono all'antenna una migliore performance in termini di possibilità di regolazione banda per banda e larghezza di banda utile. Disponibile nelle versioni base 10-15-20m espandibile con kit dei 40m e nella versione 12-17m, espandibile con kit per i 30m o 40m.

Costruzione molto robusta, con bulloneria inox, le trappole in filo di rame ad alto isolamento con supporti in fiberglass, consentono un utilizzo anche con potenze fino a 2KW pep ssb. Per un funzionamento ottimale, si consiglia di montarlo ad un altezza di almeno 4-5m da terra. Funziona comunque bene anche a 2m da terra. Si consiglia l'uso del  balun 1:1. Essendo praticamente omnidirezionale, non richiede rotore.
