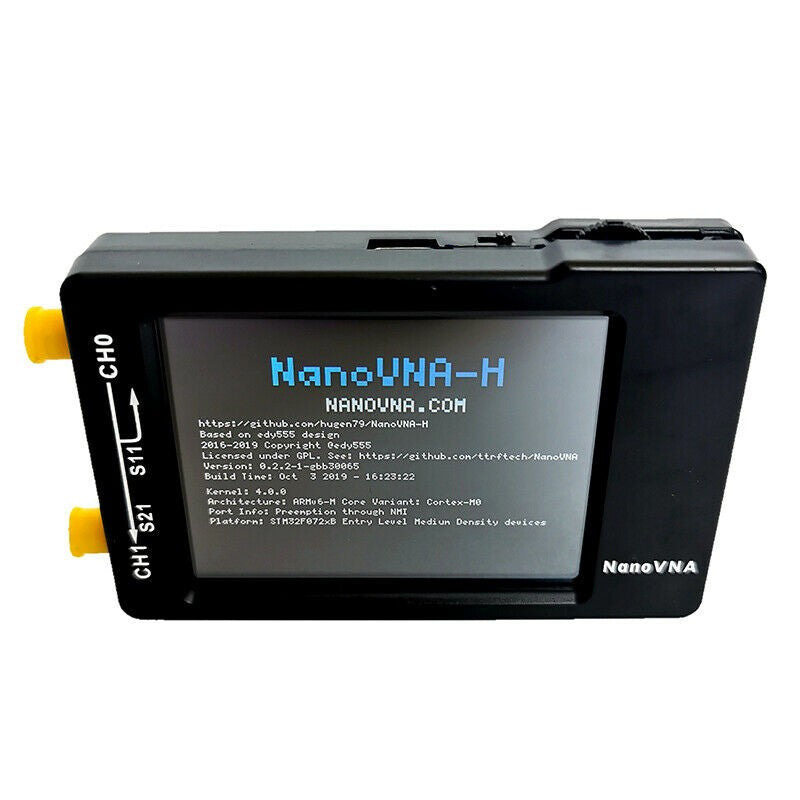

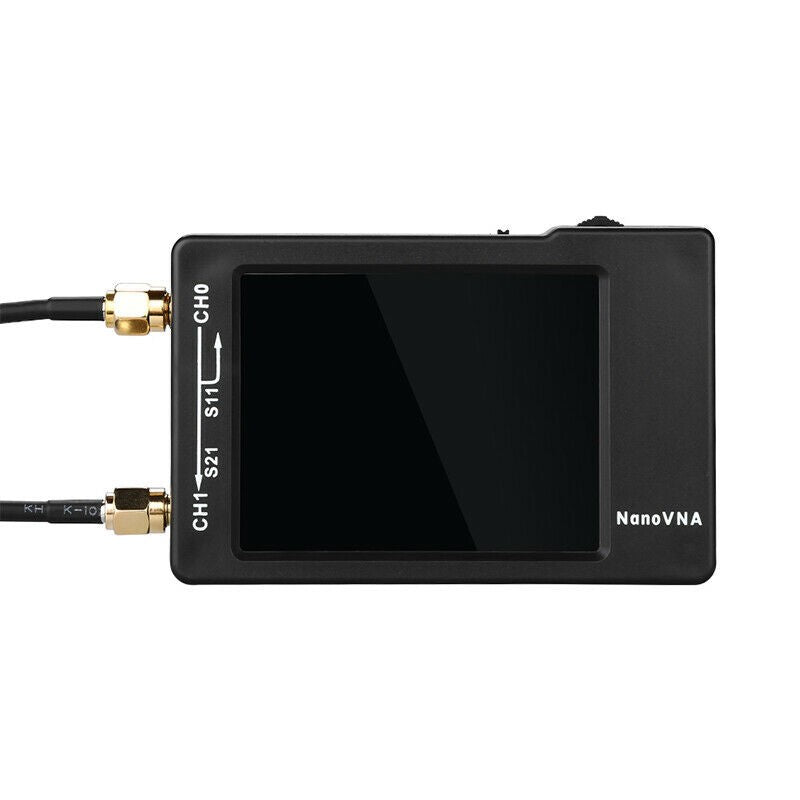

NanoVNA-H 10KHz-900MHz Vector Network Antenna Analyzer VNA HF VHF UHF w/ Shell

Analizzatore di antenna di  rete vettoriale NanoVNA-H 10KHz-900MHz MF HF VHF UHF con custodia

Descrizione del prodotto

La versione di NanoVNA-H Hugen

Il migliore NanoVNA-H Rev3.4 attualmente in commercio. I principali miglioramenti rispetto alle precedenti versioni sono i seguenti:

1. Ottimizzato il ponte elettrico e fatto pieno uso  del armoniche di Si5351.

2. Quando è utilizzato in fondamentale, il livello di uscita CH0 è aumentato a 0 dBm, la riflessione di misura è più accurata;

3. Risolta l'anomalia dei NanoVNA-H intorno 6MHz prima;

4. Ri-progettato circuito di gestione dell'alimentazione, riducendo ulteriormente rumore di alimentazione, riducendo USB potenza di interferenza, ridurre la corrente di carica, e proteggere la batteria;

5. Ottimizzato PCB layout per ospitare batteria 650mAh;

6. Riserva interfaccia UART per una facile espansione FAI DA TE.

Rev3.4 prestazioni di Base:

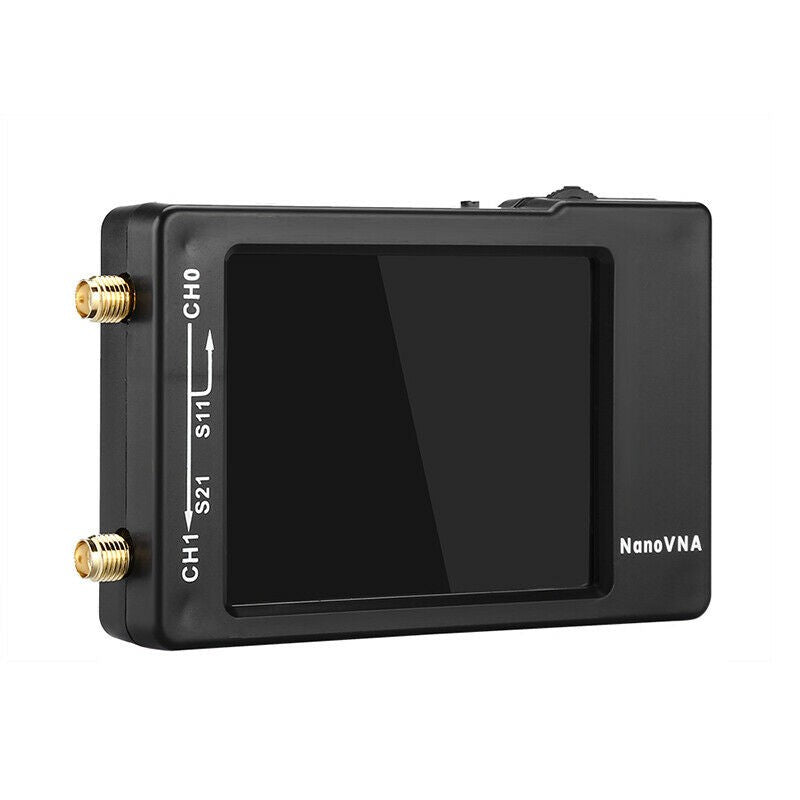

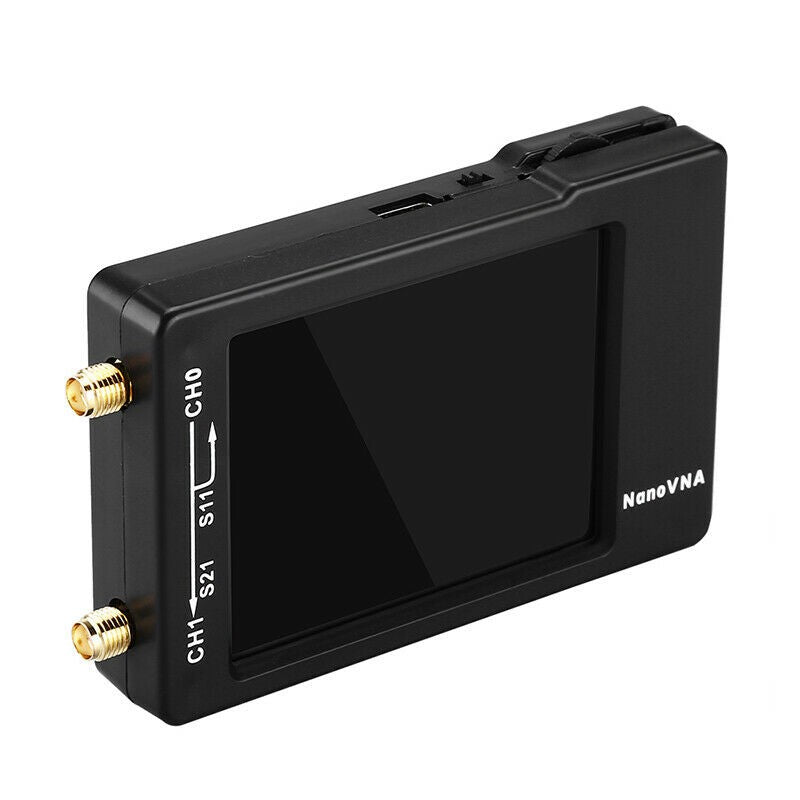

ABS caso: 58.7 millimetri x 91.3 millimetri x 17.1 millimetri (escluse le sporgenze)

PCB: 54mm x 85.5mm x 11mm (senza connettori, interruttori)

Frequenza di misurazione: 10KHz -1.5GHz

Uscita RF: 0dbm (± 2dbm)

Campo di misura: 70dB (50kHz-300MHz), 60dB (300M-900MHz)

Display: 2.8 pollici TFT (320x240)

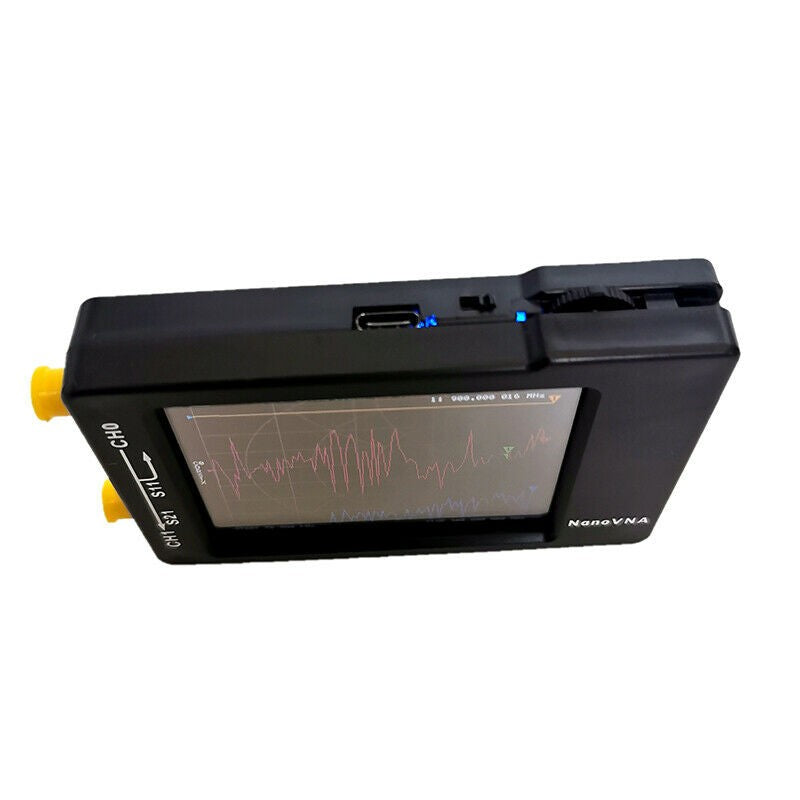

Interfaccia USB: USB tipo-C modalità di comunicazione: CDC (di serie)

Alimentazione: USB 5V 120mA, built-in 650mAh batteria, corrente di carica massima 300mA

Numero di punti di scansione: 101 (fisso)

Display di Monitoraggio: 4, Marcatura: 4, Impostazione Risparmia: 5

Tolleranza di frequenza:<2.5ppm

Stabilità di frequenza:<0.5ppm

NanoVNA-H VSNanoVNA-F

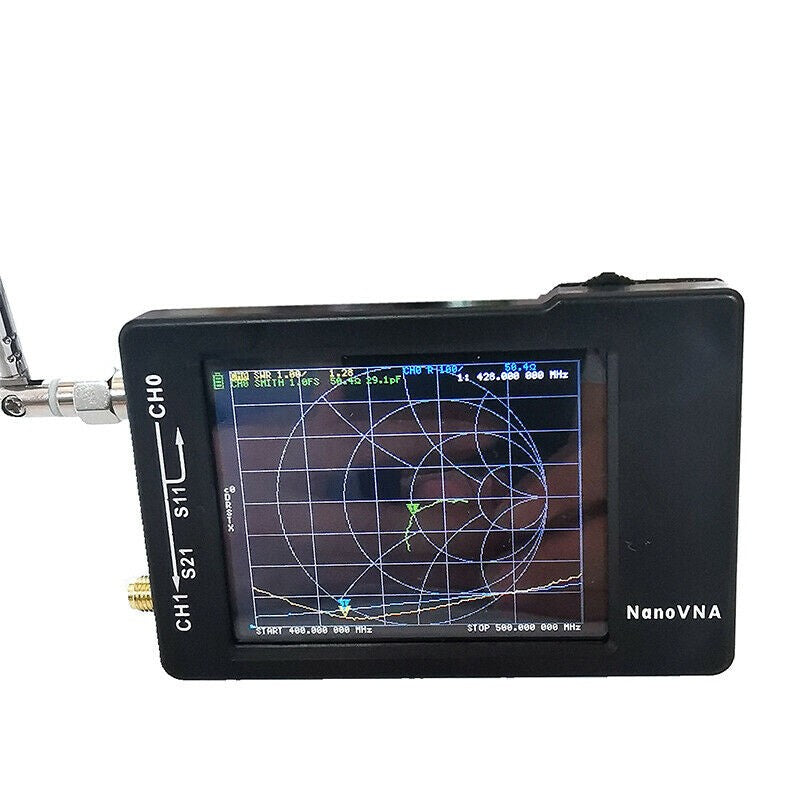

Questo è un prodotto FAI DA TE con vector di rete funzione di misurazione. Esso comprende un 2.8-pollici schermo commovente, TX/RX misura, in grado di determinare la completa S11 e S21 parametri, se avete bisogno di ottenere S12 e S22, È necessario sostituire manualmente il ricetrasmettitore porta cablaggio.

 Caratteristiche:
 Il software di controllo per PC in grado di esportare Pietra di Paragone (snp) i file, che può essere utilizzato per vari radio design e software di simulazione.
 Il migliore algoritmo di frequenza in grado di utilizzare il armonica dispari di estensione di si5351 per sostenere la frequenza di misura fino a 900MHz.
 È principalmente per lo studio di clienti che può FAI DA TE, È necessario preparare il SMA cavo di se stessi.
 Non ha alcun scudo in metallo. Il vantaggio principale è che gli utenti con una forte hands-on di capacità in grado di aprire la macchina per vedere il circuito struttura. Tuttavia, quando si misura frequenze al di sopra di 300M, è facile da essere disturbato da altri segnali. Quindi questo prodotto è consigliato per i giocattoli di apprendimento principi e utilizzare a frequenze inferiori.
 Il 50k-300MHz gamma di frequenza del si5351 diretta di uscita fornisce una migliore di 70dB dinamico.
 Estesa 300M-600MHz band fornisce una migliore di 50dB della dinamica, E il 600M-900M di banda è meglio di 40dB della dinamica.
 Piccolo e portatile, facile da usare, questo progetto si propone di fornire un RF gadget ma utile strumento per gli appassionati.

Rev3.3 Specifiche Tecniche:

Materiale: PCB
 Colore: nero custodia in plastica
 Frequenza di misura: 50KHz ~ 300MHz (50KHz ~ 900MHz, consentono estesa firmware)(I prodotti sarà aggiornato con l' ultima versione del firmware prima della spedizione, la misura reale di frequenza è 50KHz ~ 900MHz)
 Uscita RF: -13dbm (massimo-9dbm)
 Precisione di frequenza: <0.5ppm
 Campo di misura: 70dB (50KHz-300MHz), (50dB (300M-600MHz), 40dB (600M-900MHz) consentire estesa firmware)
 Porta SWR: <1.1
 Display: 2.8 pollici TFT (320*240)
 Interfaccia USB: USB tipo-C
 Modalità di comunicazione: CDC (di serie)
 USB: 5V 120mA
 Batteria: batteria 3.7v 450mAh(Rev3.3)

Batteria: batteria 3.7v 650mAh(Rev3.4)
 Numero di punti di taratura: 101 (fisso)
 Numero di punti di scansione: 101 (fisso)
 Display di monitoraggio: 4, Marcatura: 4, Impostazione risparmia: 5
 Formato del PWB: 85.5*54*11mm / 3.4*2.1 * 0.4in (senza connettori e interruttori)
 Cornici E Articoli Da Esposizione peso: 245g
