MomoBeam TRI12 10/15/20 SF Antenna direttiva bande 10/15/20 metri
MomoBeam TRI12 10/15/20 SF Antenna direttiva bande 10/15/20 metri
Impossibile caricare la disponibilità di ritiro
TRI12 10/15/20 SF è un fantastico yagi triband di medie dimensioni. Copre le bande di 10/15/20 metri con SWR straordinariamente bassi senza utilizzare trappole o sistemi di sintonizzazione. Tutti gli elementi sono full size, garantendo prestazioni nettamente superiori a quelle delle antenne di vecchia generazione. Non sarà necessario eseguire alcuna calibrazione, basterà collegare il cavo coassiale e sarete pronti ad affrontare i pileup più impegnativi. Le sue elevate prestazioni renderanno il TRI12 un partner inseparabile.

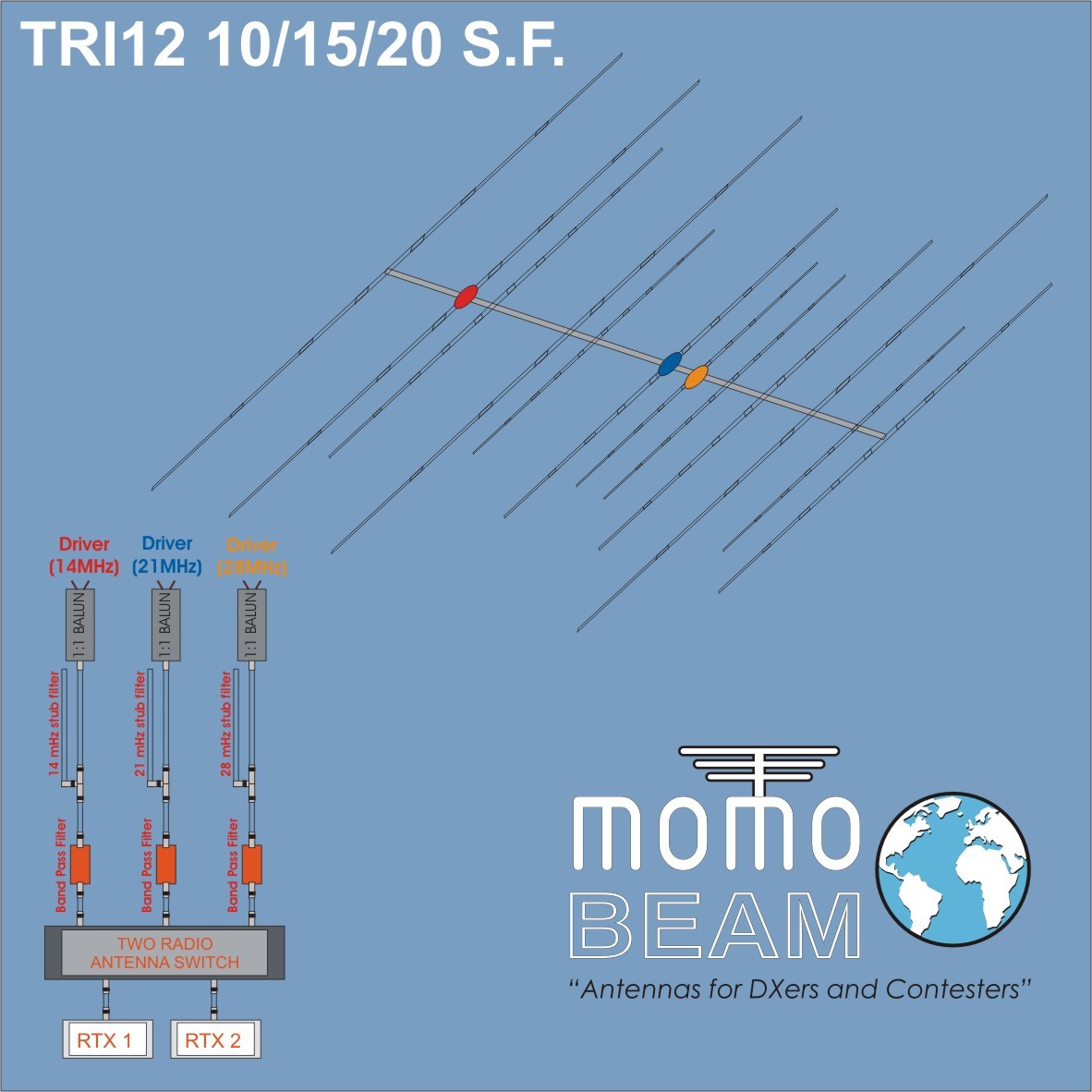

Con il suo sistema di alimentazione separato è possibile azionare 3 diversi trasmettitori/amplificatori contemporaneamente! (l'uso di BPF è necessario per proteggere l'apparecchiatura). Adatto per impilamento multibeam / multibanda.
Richiede tre cavi
coassiali Richiede un rotore per carichi medi
Choke RF: 3X 3kW inclusa
Disponibilità: 4 settimane
| TRI12 10/15/20 SF | Fascia 10 m | Fascia 15 m | Fascia 20 m |
|---|---|---|---|
| Guadagno dBi: (20 metri dal suolo) |
14.1 | 14.7 | 13.1 |
| Guadagna spazio libero in dBd: | 6.4 | 7.1 | 5.7 |
| F/B: | 20 | 20 | 20 |
| Elementi attivi: | 4 | 4 | 4 |
| Larghezza di banda kHz S.W.R. = 1.5:1 |
800 | 450 | 350 |
| Lunghezza del braccio: | 1100 cm/36 HUF | ||
| Raggio di sterzata: | 760 cm/25 HUF | ||
| Linee di alimentazione necessarie: | 3 x 50 ohm | ||
| Lato max torre di sollevamento: | 100 cm/3,28 HUF | ||
Elemento più lungo: 1100 cm/36 ft
Potenza gestita: 10 kW
Superficie del vento: 1.24 m²/13.5 sq ft
Carico del vento 130Km/h: 1012 N
Sopravvivenza al vento*: 160 Kmh – 100 Mph
Diametro gamba/albero della torre: 50/60 mm – 2/2,36 pollici (più grande su richiesta – specificare sul modulo d'ordine)
Induttanza RF**: 3X 3 KW inclusi
Peso (imballaggio escluso): 57 Kg/125 lb
MATERIALI UTILIZZATI
Tubi e piastre: lega di alluminio 6060T6
Hardware: acciaio inossidabile
morsetti isolanti: polipropilene resistente ai raggi UV
Manuale: Inglese
*La sopravvivenza del vento è la velocità massima del vento a cui l'antenna può essere sottoposta senza incorrere in deformazioni permanenti (calcolata in assenza di ghiaccio)
**Il Choke RF Momobeam (offerta di prodotti standard, nominale a 3 KW) è realizzata con cavo coassiale dielettrico in teflon di alta qualità, a doppia schermatura, a bassa perdita con materiale in ferrite opportunamente selezionato che viene rivestito sul cavo che insieme creano un percorso ad alta impedenza per RF, fornendo un elevato isolamento tra l'antenna e la linea di alimentazione coassiale.
È incluso un connettore femmina SO-239 per un comodo collegamento alla linea di alimentazione del cliente e al suo connettore maschio PL-259.
Le bobine RF da 5 KW e 10 KW nominali (acquisto opzionale) sono realizzate con gli stessi materiali, tranne che il cavo coassiale ha un diametro di 10 mm.
La versione da 10KW utilizza un connettore in stile DIN 7/16.
