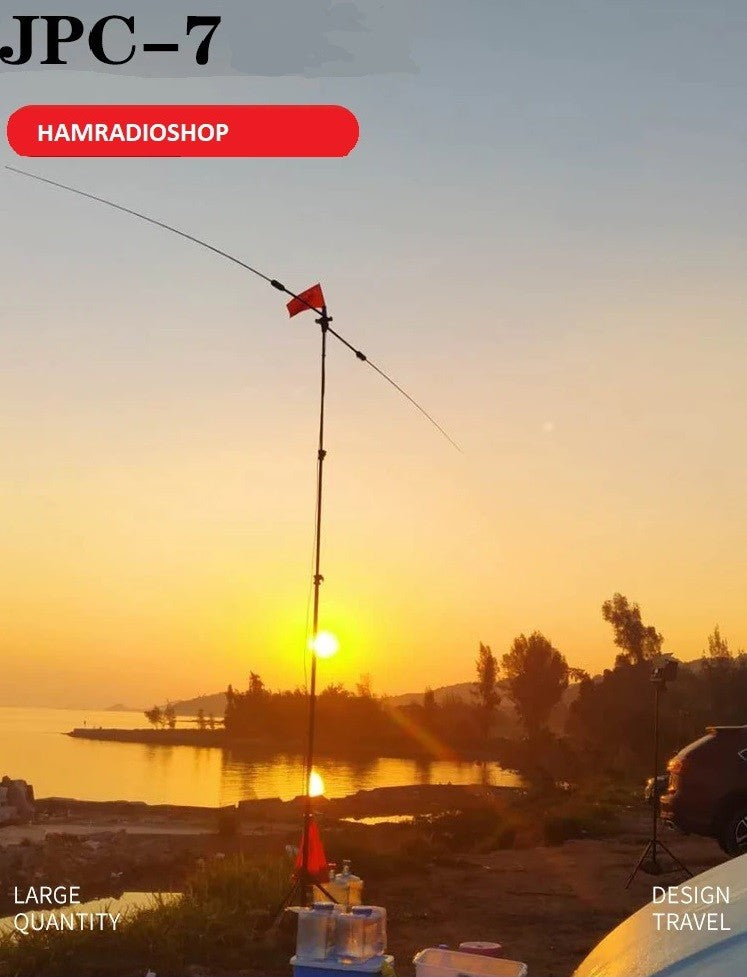

JPC-7 Dipolo multibanda portatile
Una stazione da campo che trova posto nella borsa.
PRIMA DELL'ACQUISTO
È necessario un palo di supporto. Sono inclusi adattatore per treppiede, balun 1:1 con connessione PL e borsa di trasporto. La potenza massima dichiarata è 100 W in SSB. Il dipolo richiede regolazione in funzione della banda e dell'installazione; i valori di ROS riportati più avanti sono riferimenti, non prestazioni garantite in ogni posizione.
Descrizione e possibilità operative

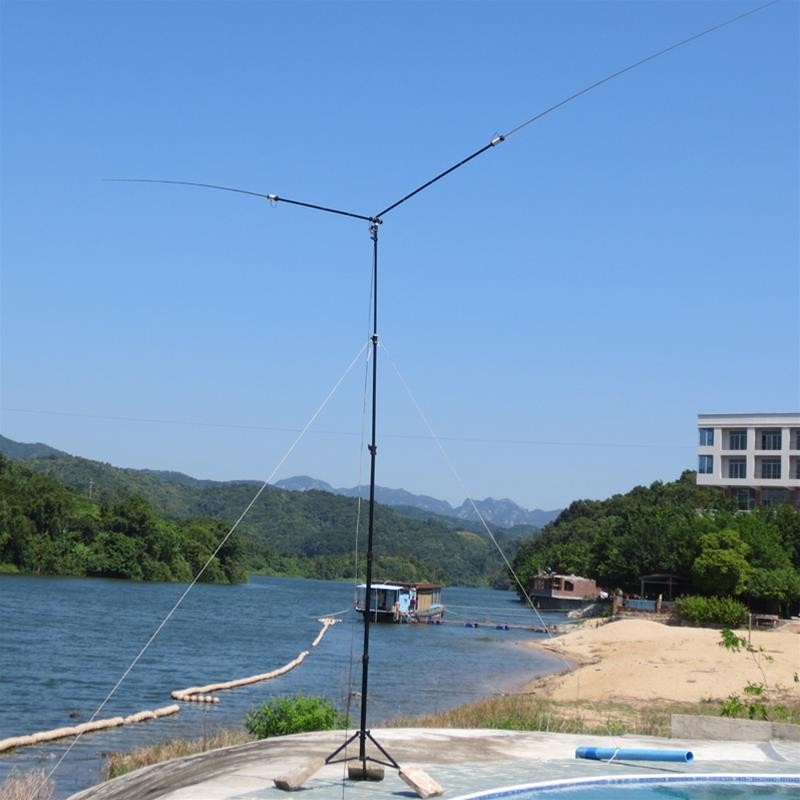

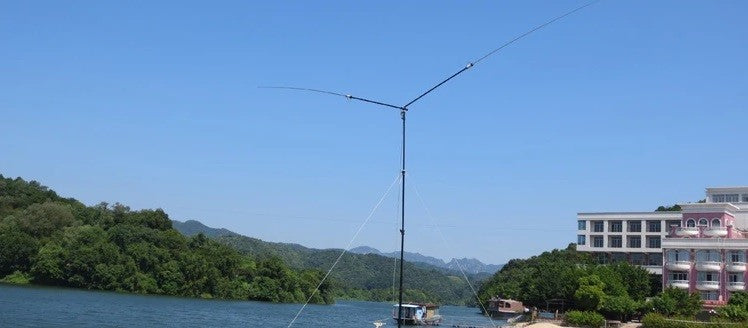

La JPC-7 KB2 è un'antenna a dipolo rigido accorciato per le comunicazioni sul campo. Il montaggio può essere completato da una persona in circa cinque minuti: una soluzione pratica per allestire una postazione temporanea durante un Field Day o un'attivazione radioamatoriale.

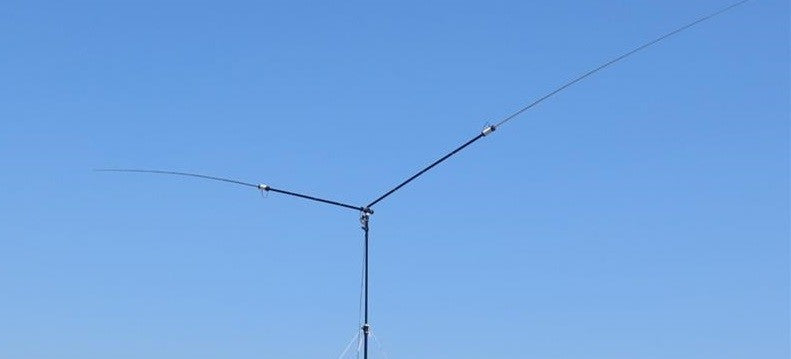

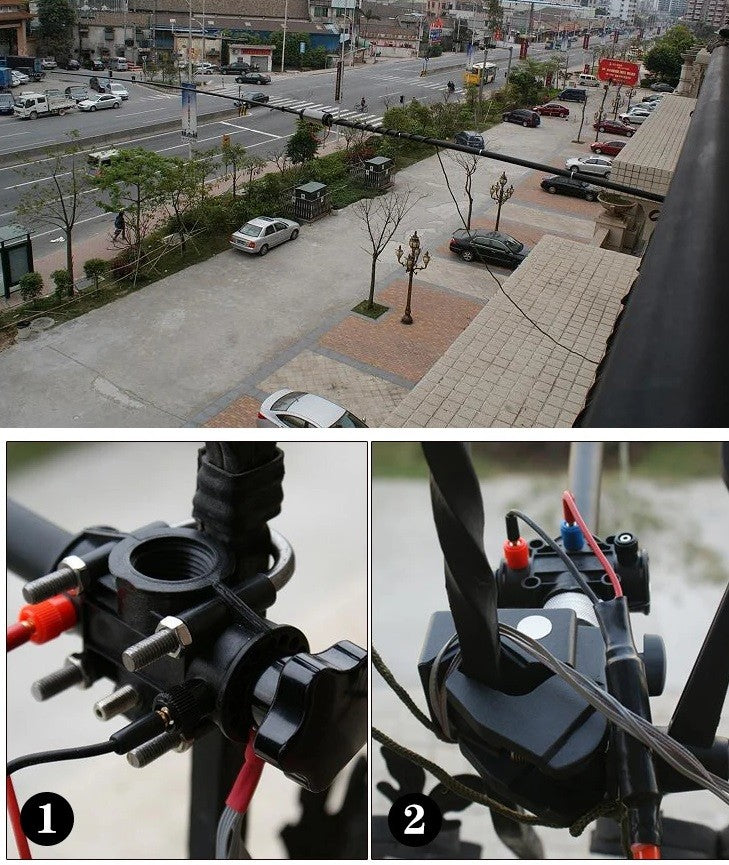

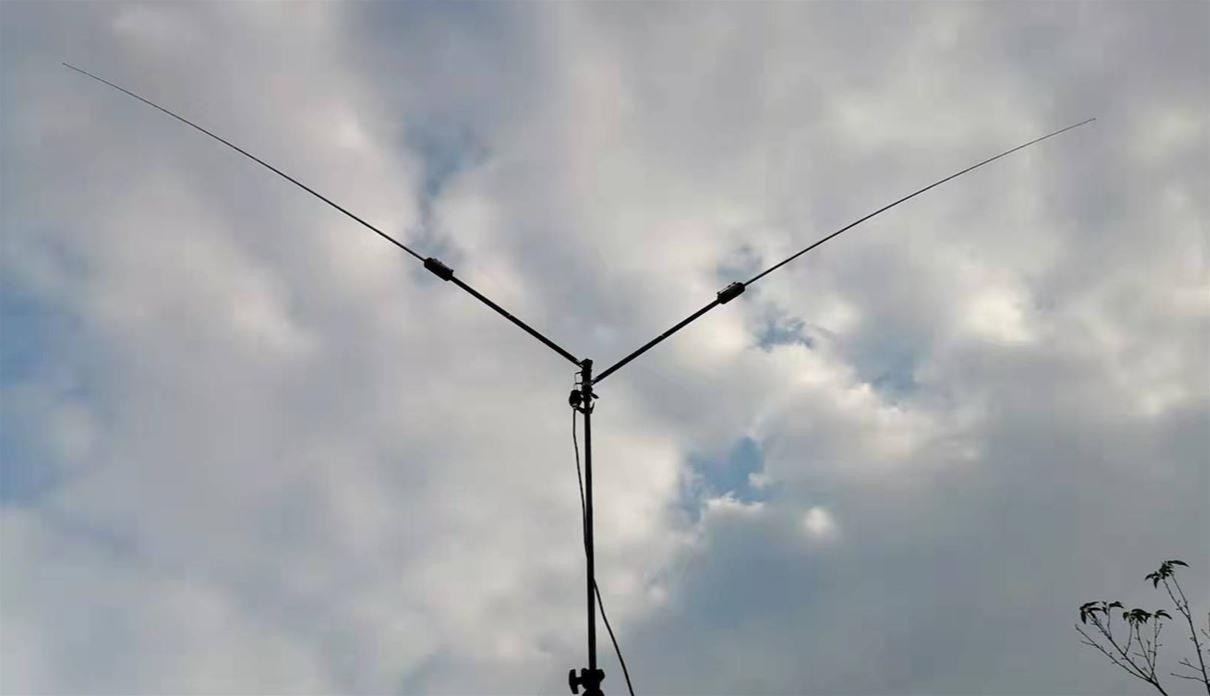

I bracci regolabili in inclinazione permettono configurazioni orizzontali oppure a V. Le due bobine multibanda, con prese laterali e marcature dedicate ai 20 e 40 metri, facilitano la selezione della banda; gli stili telescopici consentono la regolazione della lunghezza.

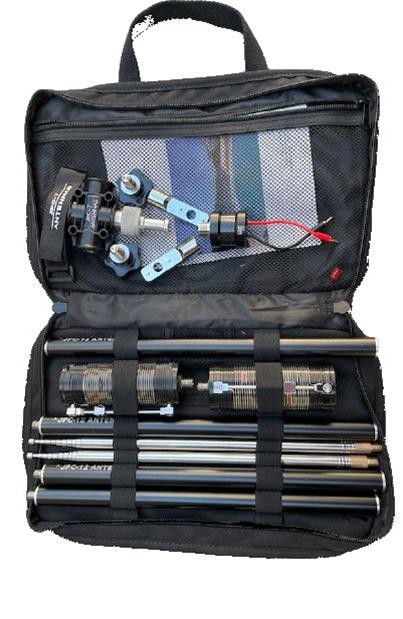

L'apertura raggiunge 6,56 m, mentre la lunghezza di trasporto è di soli 35 cm. Il peso dichiarato dell'antenna è 1,8 kg. Base e bobine utilizzano componenti in nylon, con tubi in alluminio, stili in acciaio inox e connettori in rame. La borsa nera inclusa raccoglie i componenti per il trasferimento tra le postazioni.
Caratteristiche Salienti
|
Montaggio in circa 5 minuti Assemblaggio da parte di una persona per organizzare rapidamente la postazione sul campo.
|
Trasporto compatto 35 cm da smontata e borsa inclusa per riporre antenna e accessori.
|
|
Bracci orientabili Configurazione orizzontale o a V per adattare la geometria allo spazio disponibile.
|
Balun 1:1 incluso Connessione PL e due bobine multibanda per configurare il sistema d'antenna.
|
Parere del Team HamRadioShop
La JPC-7 è una soluzione interessante per chi vuole un dipolo trasportabile con geometria regolabile e ingombro contenuto in viaggio. Per sfruttarla sul campo, prepara un supporto stabile e dedica il tempo necessario alla regolazione prima di trasmettere. Le marcature sulle bobine sono un punto di partenza: l'ambiente circostante e la configurazione scelta possono richiedere una messa a punto.
Specifiche tecniche
| Marca / modello |
KB2 / JPC-7 |
| Tipologia |
Dipolo rigido portatile accorciato multibanda |
| Bande elencate |
40, 30, 20, 17, 15, 12, 10, 6 e 2 metri* |
| Potenza massima |
100 W SSB |
| Apertura assemblata |
6,56 m |
| Lunghezza di trasporto |
35 cm |
| Peso antenna dichiarato |
1,8 kg |
| Alimentazione RF |
Balun 1:1 incluso, connessione PL |
| Configurazioni |
Orizzontale o a V, inclinazione dei bracci regolabile |
| Attacco centro-dipolo |
Filettatura NPT da 1/2 pollice |
| Materiali |
Nylon, alluminio, acciaio inox e rame |
*La descrizione tecnica del dipolo indica l'utilizzo dai 40 ai 6 metri; l'elenco bande comprende anche i 2 metri, per i quali configurazione e prestazioni restano da confermare.
Riferimenti per la regolazione
-
40 m, 7,050 MHz: riferimento alle prese della quarta e quinta spira contando dal lato del tubo in alluminio, marcatura argento, stili estesi. ROS di riferimento 1,2–1,5.
-
20 m, 14,270 MHz: riferimenti alla settima e nona spira dal lato dello stilo, marcatura oro; dieci sezioni estese e accorciamento di circa 10 cm su uno stilo.
-
15 m: riferimento a due spire su ciascun lato, con stili completamente estesi.
-
10 m, 29,600 MHz: senza bobine di carico, dieci sezioni estese e uno stilo accorciato di circa 7 cm. ROS di riferimento 1,2.
Queste indicazioni sono punti di partenza per la taratura, da verificare nella propria installazione.

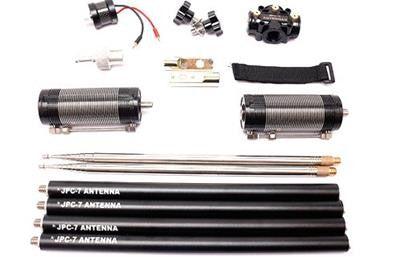

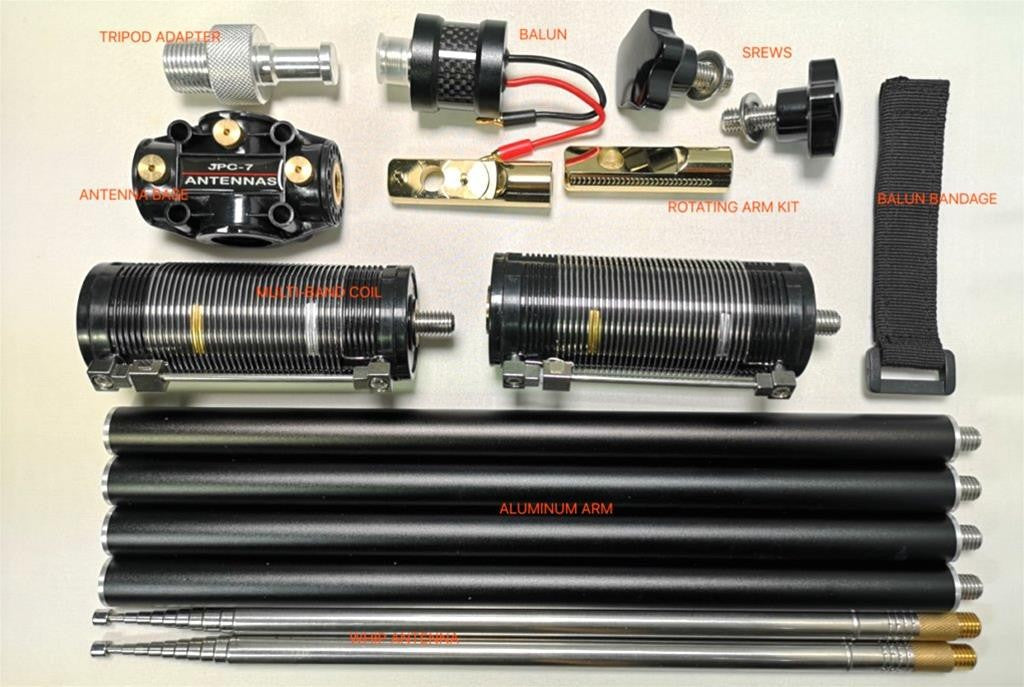

Dotazione inclusa

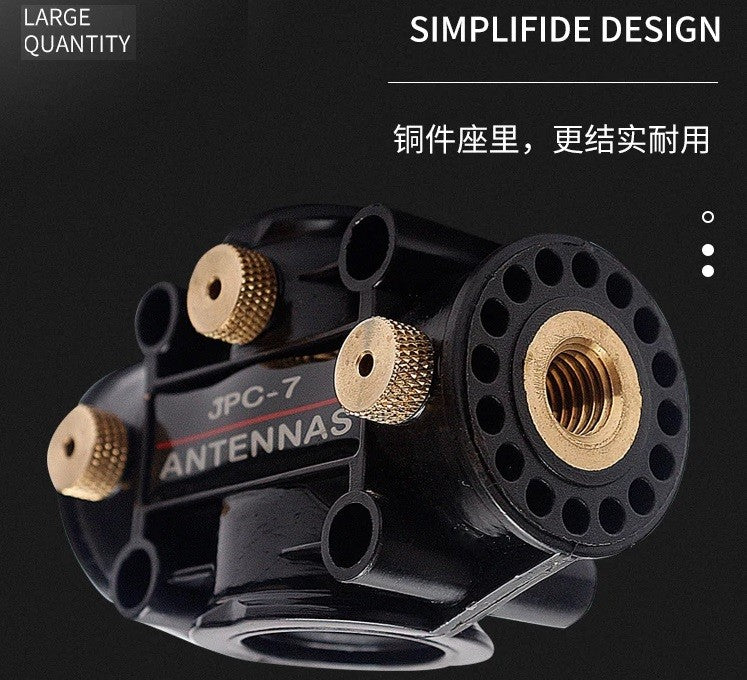

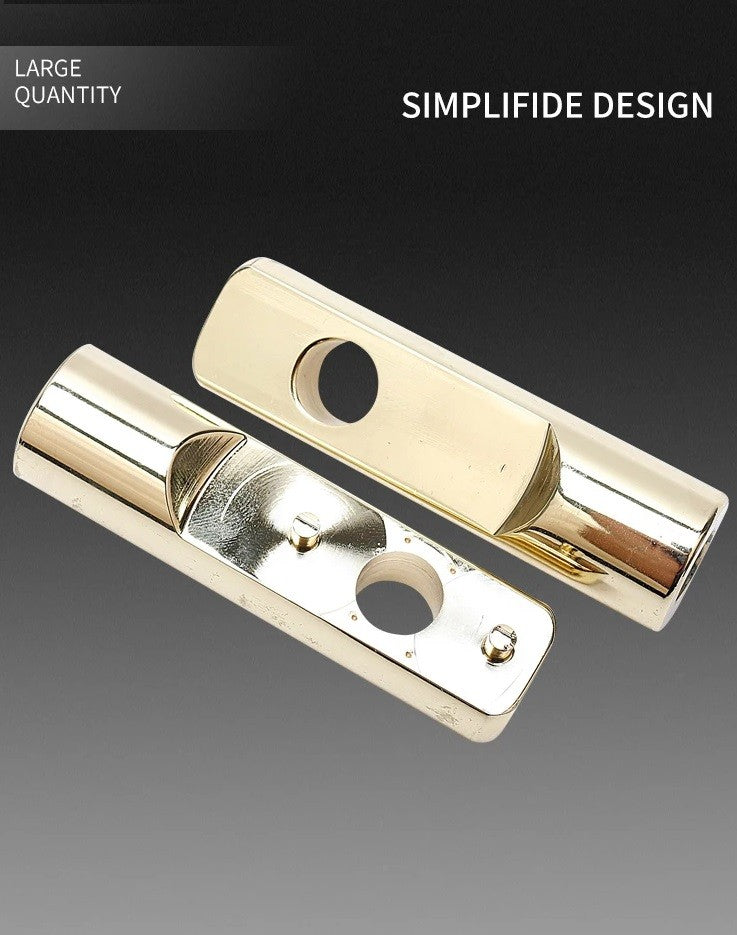

- 1 centro-dipolo con filettatura NPT da 1/2 pollice.
- 2 bobine multibanda.
- 2 bracci del dipolo composti da 4 tubi in alluminio.

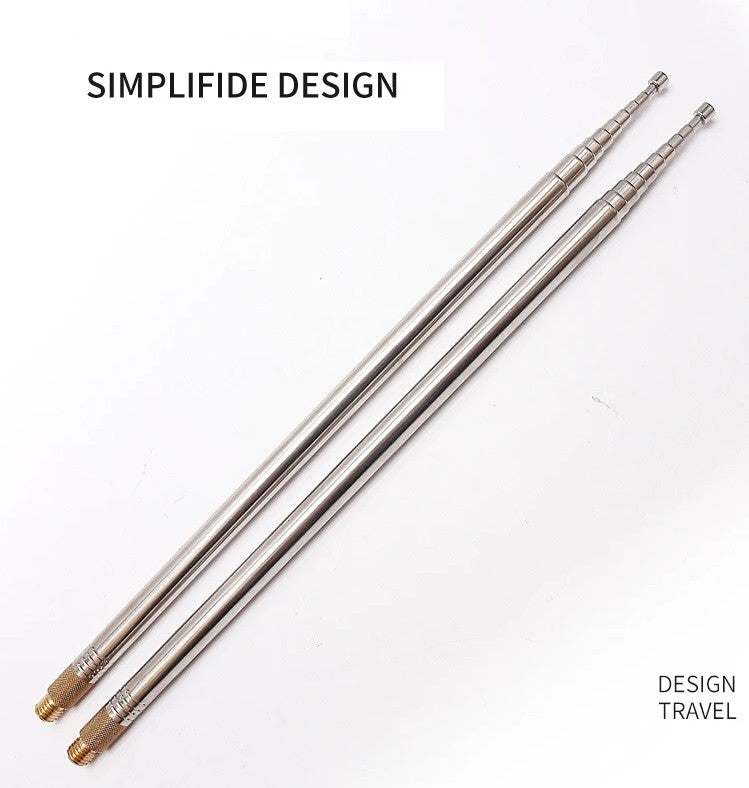

- 2 aste telescopiche in acciaio inox e 2 connettori in rame.

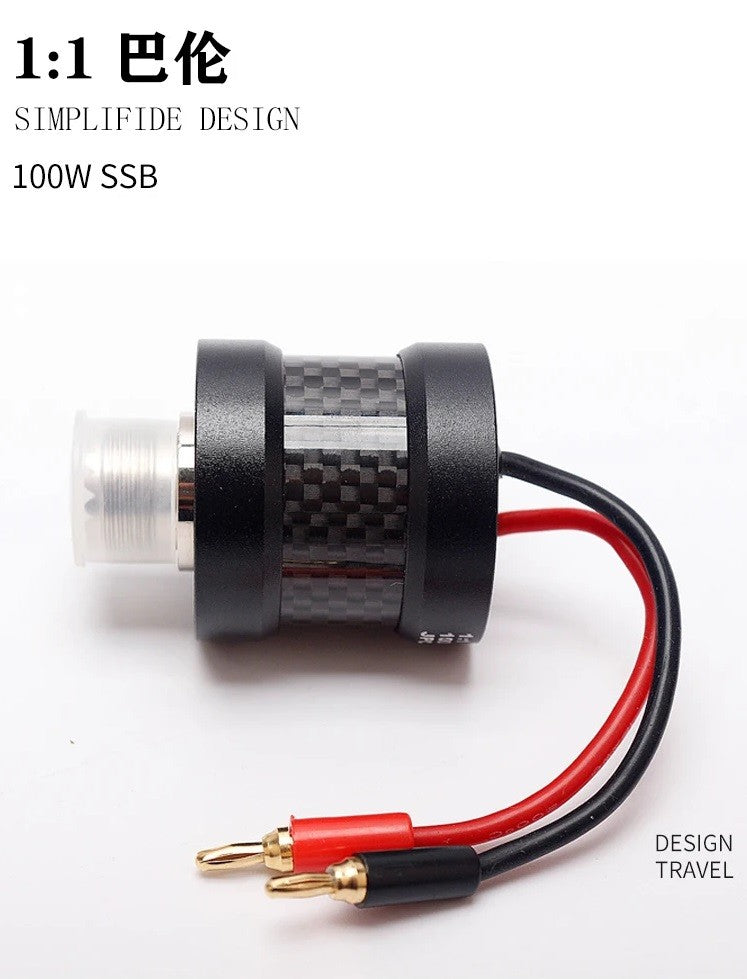

- Balun 1:1 con connessione PL.

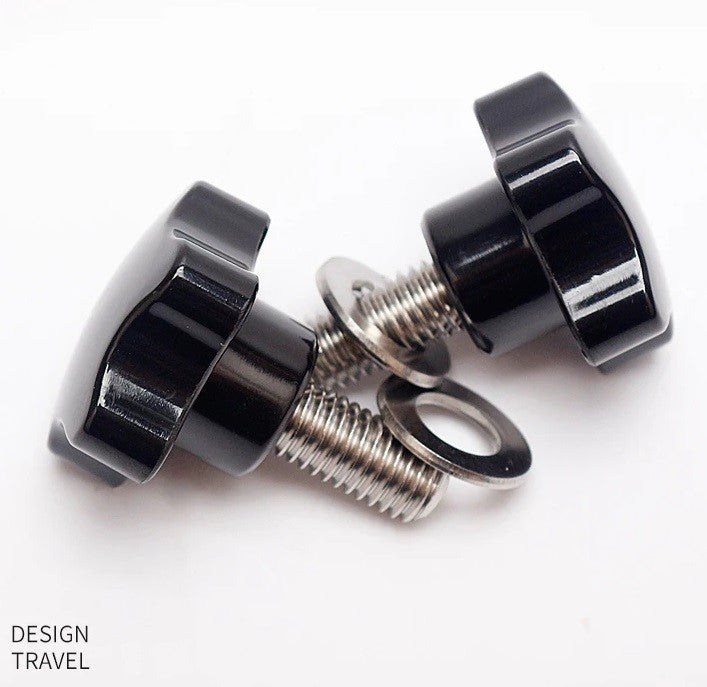

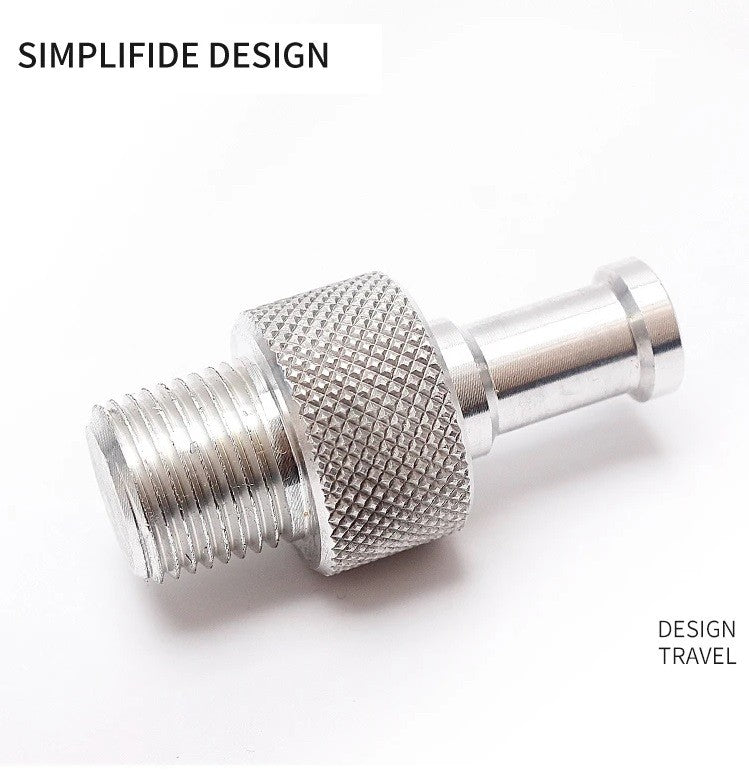

- 2 viti di fissaggio e adattatore per treppiede.

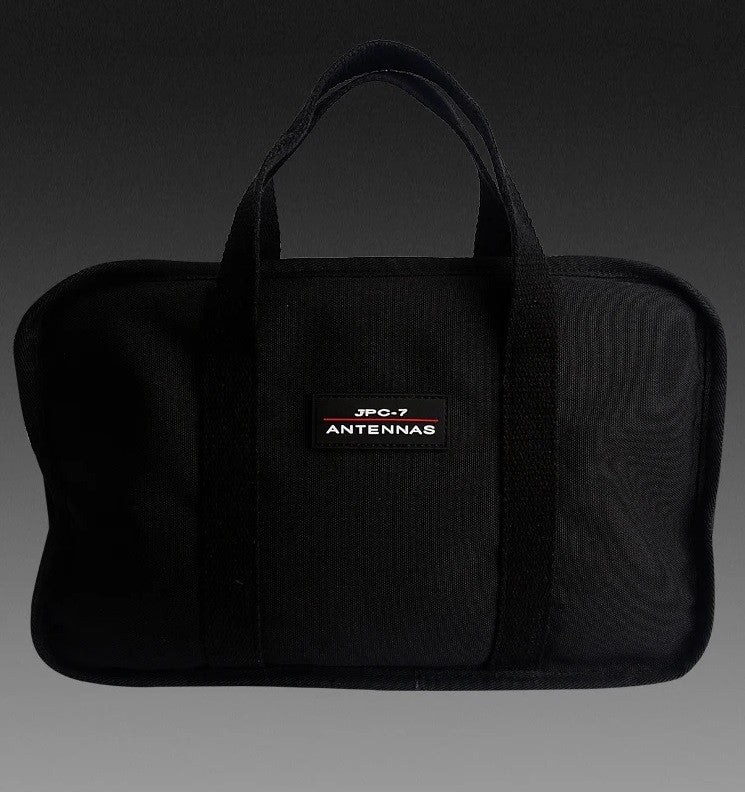

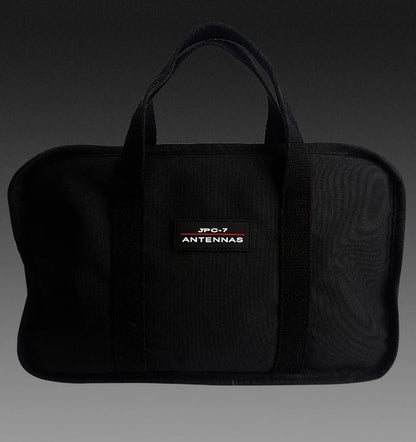

- Borsa di trasporto nera, nastro in velcro e istruzioni di montaggio in inglese.
