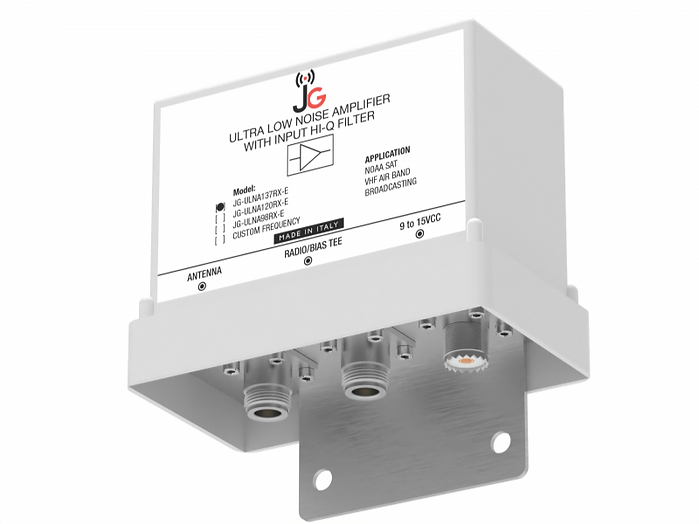

JG-ULNA137RX-E Preamplificatore da palo NOAA METEOR 137MHz

 JG-ULNA137RX-E

Preamplificatore per la ricezione dei satelliti NOAA e Meteor operanti in VHF sulle frequenze comprese da 136 a 138 MHz.

Il preamplificatore  grazie alla sua flangia è installabile su palo con diametro massimo di 60mm.

Grazie al box stagno puoi installarlo in esterno.

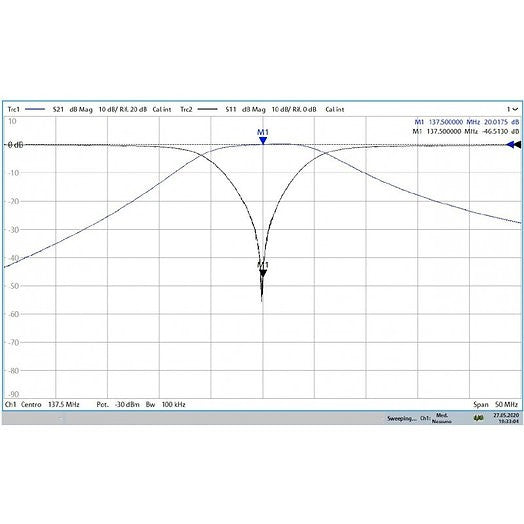

Il preamplificatore ha un filtro passa banda ad alto Q in ingresso seguito da uno stadio di amplificazione a bassa figura di rumore.

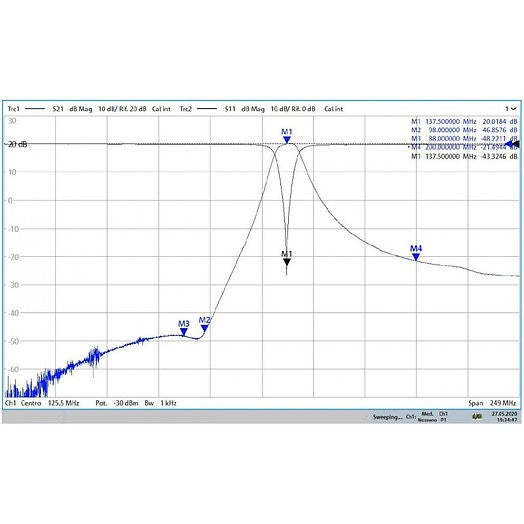

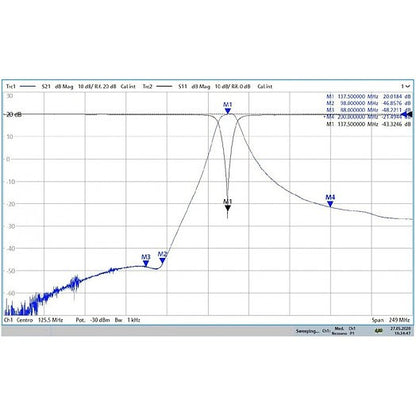

Lo stadio filtrante prima dell'amplificatore permette di eliminare le frequenze broadcasting 88-108MHz prima che possano essere amplificate in modo da non creare problemi di intermodulazione.

Il preamplificatore è alimentabile sia via cavo ( bias tee ) sia tramite connettore esterno.
La tensione di alimentazione può essere da 4.5 a 16Volt mentre la corrente di alimentazione è di circa 80mA. Puoi quindi alimentarlo tramite normali chiavette USB in tecnologia SDR.

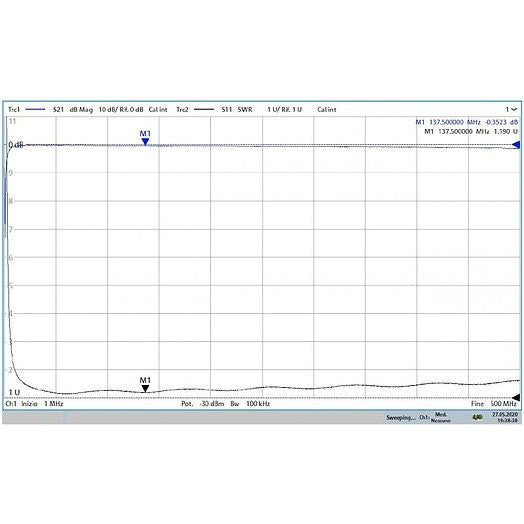

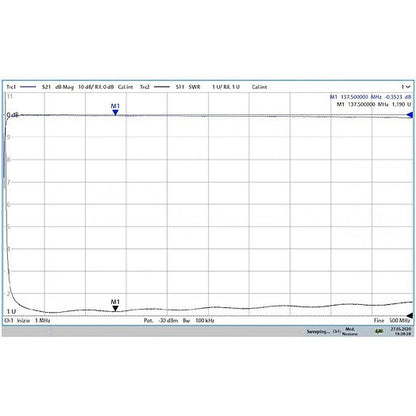

E' presente anche un relè che permette, una volta spento il preamplificatore, di essere passante e quindi in modalità di by-pass.

Oltre a tutto questo è presente in ingresso dell'antenna un diodo limitatore di potenza. Questo diodo permette di proteggere il preamplificatore nel caso ci siano installate nelle vicinanze altre antenne trasmittenti.

Dopo il diodo limitatore è presente un diodo soppressore/ESD per la protezione contro cariche elettrostatiche.

Campo d'utilizzo :

Preamplificatore, primo del suo genere, con filtro pass banda ad alto Q progettato esclusivamente per la ricezione dei satelliti NOAA e METEOR in VHF da 137 a 138MHz.

Potrai collegare la tua antenna QFH, TURNSTILE o VERTICALE direttamente al nostro preamplificatore e installarlo sotto di essa.

Il supporto può essere installato su tubi con diametro massimo di 60mm.

Unicità :

Filtro passa banda ad alto Q in ingresso

Relè di bypass

Filtro passa banda in uscita

Connettori :

Connettori di alta qualità.

Ingresso e uscita 50 Ohm : N femmina o PL

Alimentazione : Cavo coassiale o tramite connettore RCA

Materiali :

Box in ABS stagno con staffe per il serraggio a pali con mast fino a 60mm..

Caratteristiche tecniche :

Tensione di alimentazione : 9-15V

Corrente : 130mA

Impedenza : 50Ohm

Guadagno : +20dB regolabile da 0 a +20dB

OIP3 : +28dBm

Noise Floor : circa 2,30dB
