JG-BPF2M passa banda 144 MHz
Filtro passa banda a elica a 3 celle per i 2 metri, perdita circa 0,35 dB, oltre 90 dB sulle FM broadcast, 200 W, connettori N

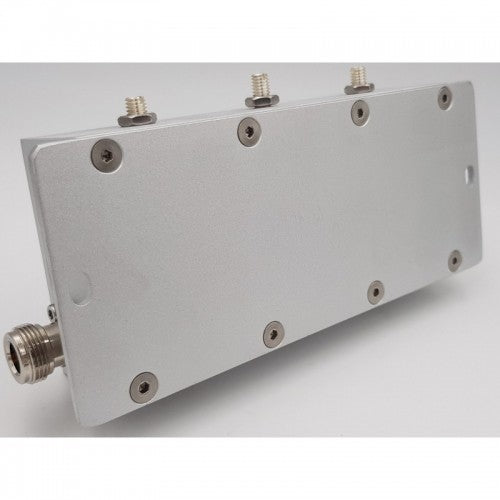

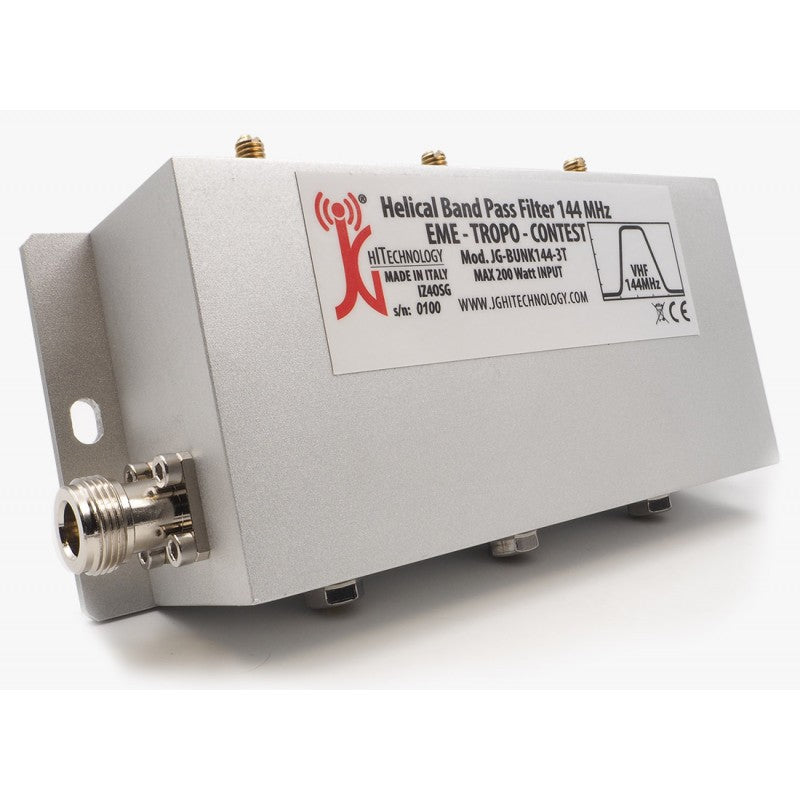

Il JG-BPF2M è un filtro passa banda a tripla elica (helical filter) per la banda dei 2 metri, ideale per stazioni da contest, EME e DX vicine a trasmettitori LTE, FM commerciali e civili.
Descrizione del prodotto
Lascia passare la banda 144–146 MHz con una perdita di inserzione tipica di 0,35 dB ed elimina le FM broadcast da 88 a 108 MHz con oltre 90 dB di attenuazione. Risolve i problemi di intermodulazione nei sistemi sui 2 metri ed è adatto a stazioni EME, tropo, contest, satellitari e a ponti radio. Può essere tarato anche per uso civile da 130 a 170 MHz.
Sotto i 200 W si collega senza relè coassiali. Può essere installato tra radio VHF e amplificatore, tra antenna e radio, tra antenna e transverter oppure tra antenna e preamplificatore.
Con un transverter 144 → HF si mette in ingresso o in uscita (di solito 30–60 W) per eliminare i prodotti di intermodulazione. Esempio: con IF a 28 MHz e oscillatore locale a 116 MHz, al front end arrivano sia 144 sia 88 MHz, e spesso i preselettori non bastano a eliminare la banda FM.

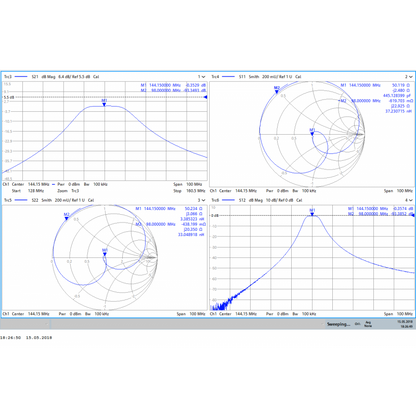

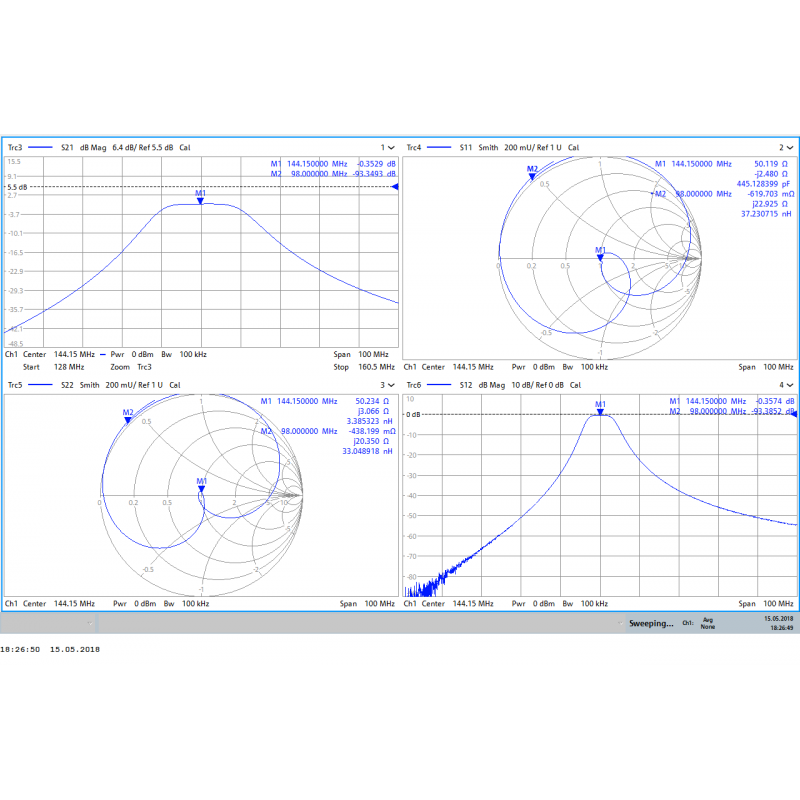

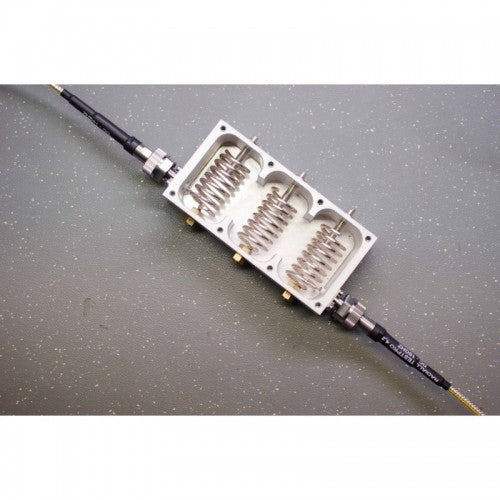

È ricavato dal pieno di alluminio anticorodal 6060 con fresa a controllo numerico, con eliche in rame argentato da 3 mm, bulloneria inox e coperchio da 4 mm fissato con 24 viti. Le misure dei parametri S sono eseguite con analizzatore Rohde & Schwarz ZNL3 calibrato.
Caratteristiche principali
Tipica a 144 MHz.
Sulle FM broadcast.
Senza relè sotto i 200 W.
Alluminio e rame argentato.
Specifiche tecniche
| Banda passante | 144–146 MHz |
| Perdita di inserzione | 0,35 dB tipica |
| Attenuazione a 98 MHz | oltre 90 dB |
| Return loss | −25 dB tipico |
| Potenza in trasmissione | 200 W tipici |
| Celle | 3, a elica |
| Connettori | N femmina / N femmina Amphenol (su disponibilità N femmina / N maschio) |
| Materiali | Alluminio anticorodal 6060, eliche in rame argentato Ø 3 mm, viti inox |

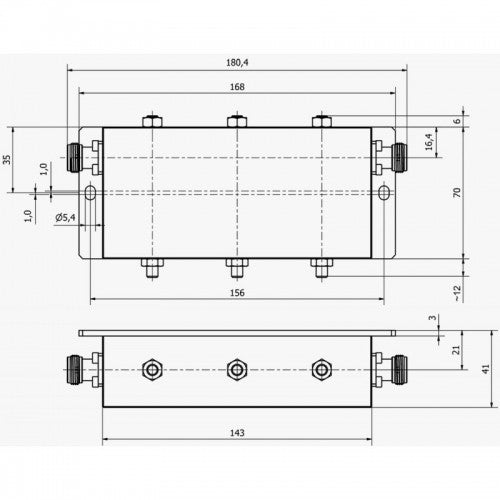

| Dimensioni | 145 × 77 × 48 mm |
| Peso | 1 kg |
| Verso | Reversibile |
