iCOM IC-9700 - Ricetrasmettitore 144/430/1200 MHz da base Garanzia Italia
iCOM IC-9700 - Ricetrasmettitore 144/430/1200 MHz da base Garanzia Italia
Impossibile caricare la disponibilità di ritiro
ICOM IC-9700
La stazione SDR All Mode per 144, 430 e 1200 MHz
Ricetrasmettitore Icom IC-9700 con garanzia Italia Advantec. Tre bande radioamatoriali, 2 m, 70 cm e 23 cm, con funzionamento analogico All Mode e digitale D-STAR.
Descrizione del prodotto
HamRadioShop presenta l’Icom IC-9700, ricetrasmettitore SDR da base dedicato a VHF, UHF e SHF. Dall’attività locale in FM ai collegamenti in SSB e CW, dalla voce e dai dati D-STAR alle operazioni satellitari, permette di organizzare una stazione multibanda in un unico apparato.
Il campionamento diretto RF sui 144 e 430 MHz riduce la complessità hardware e migliora il rapporto segnale/rumore; sui 1200 MHz viene impiegata la conversione. Riprende il concetto operativo e il formato dell’IC-7300, ma è dedicato alle bande superiori, non alle bande HF, 6 m e 4 m di quest’ultimo.

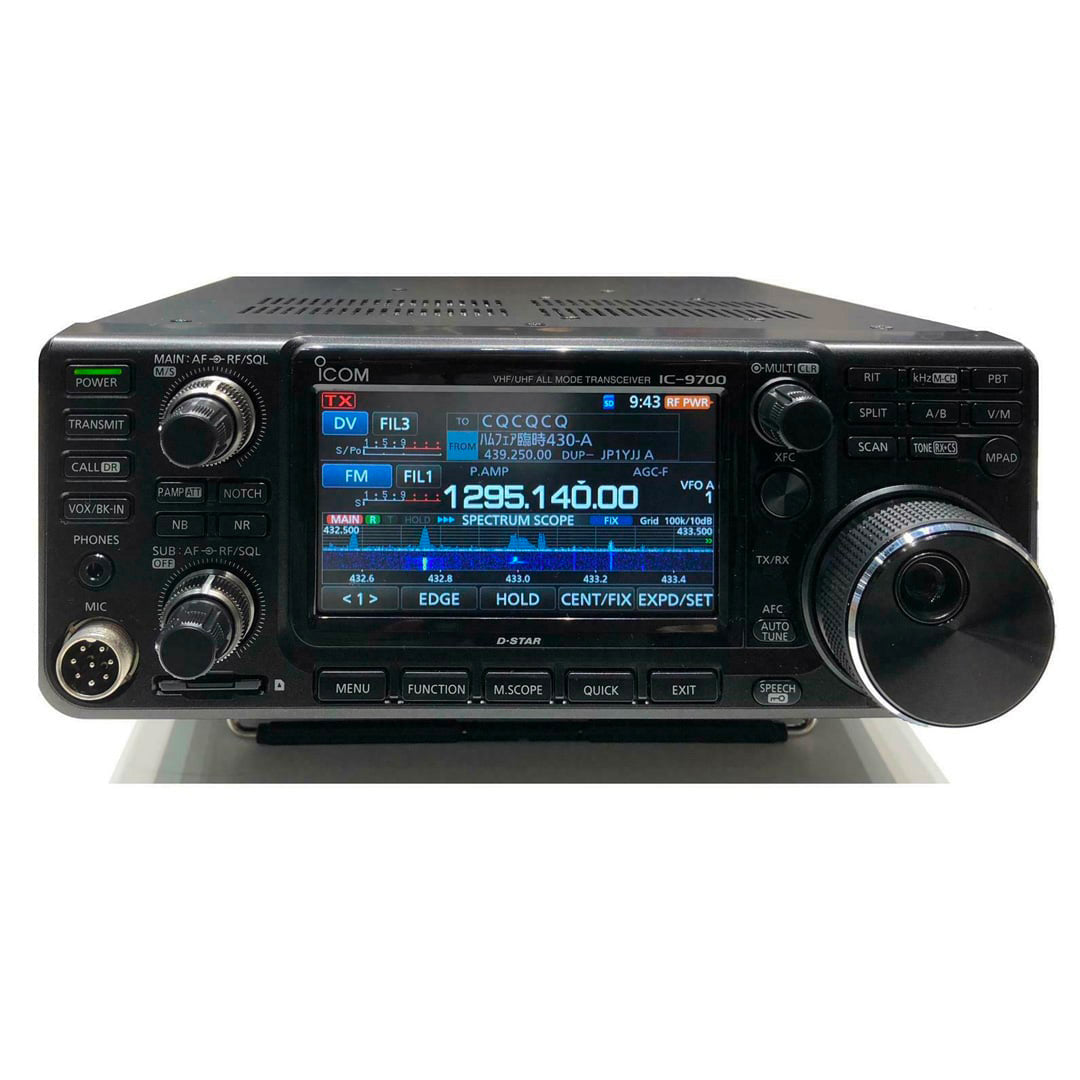

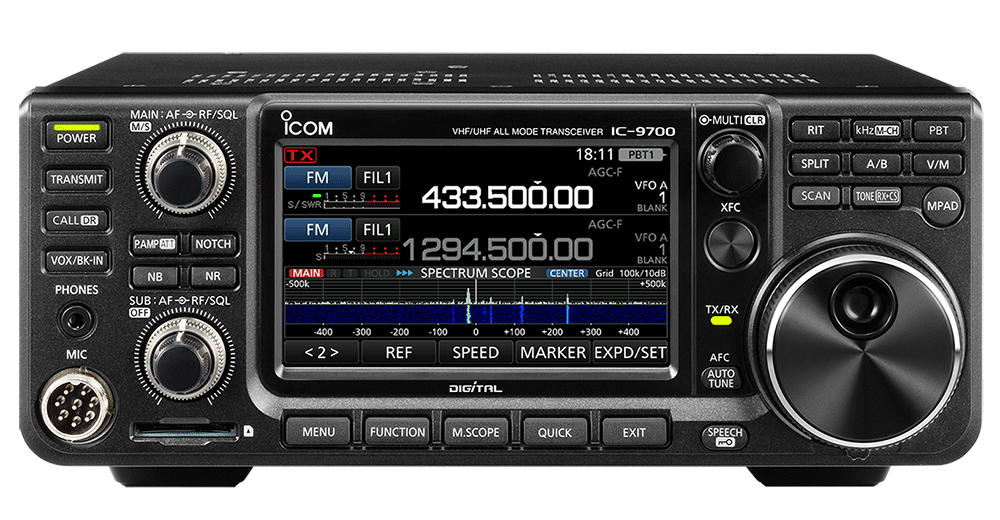

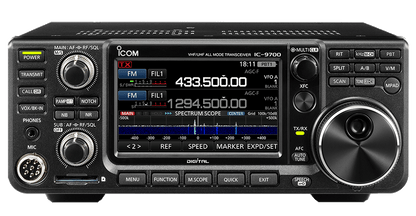

Il touchscreen TFT a colori da 4,3 pollici e lo spectrum scope in tempo reale aiutano a individuare l’attività di banda. Sono disponibili Dual Watch, registrazione e riproduzione audio su scheda SD, stabilità in frequenza di 0,5 ppm e ingresso per riferimento esterno a 10 MHz.
Caratteristiche salienti
|
Tre bande e potenza dedicata
100 W sui 144 MHz, 75 W sui 430 MHz e 10 W sui 1200 MHz per costruire una stazione dedicata a 2 m, 70 cm e 23 cm. |
SDR e spectrum scope
Campionamento diretto RF in VHF/UHF e visualizzazione dello spettro in tempo reale sul display touch a colori. |
|
All Mode e D-STAR
SSB, CW, RTTY, AM e FM, oltre a Digital Voice e Digital Data D-STAR con funzione DR per i ripetitori. |
Funzioni satellitari
Full Duplex su bande diverse, gestione Doppler, sintonia normale/inversa in SSB e 99 canali satellitari memorizzabili. |
Analisi tecnica & consigli d’uso HRS
Punti di forza nell’operatività
- Controllo dello spettro: lo scope in tempo reale permette di osservare l’attività mentre si sintonizza la radio, affiancando il controllo visivo all’ascolto.
- Operazioni satellitari: trasmissione e ricezione su bande diverse in Full Duplex consentono di seguire il collegamento; le memorie dedicate aiutano a organizzare le configurazioni.
- Integrazione in stazione: l’ingresso di riferimento esterno a 10 MHz è disponibile per chi dispone di un riferimento compatibile.
Guida all’ottimizzazione in stazione

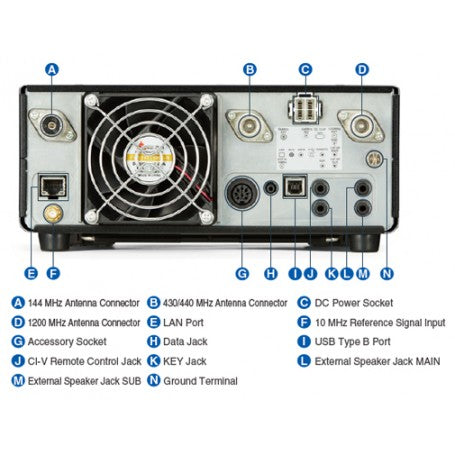

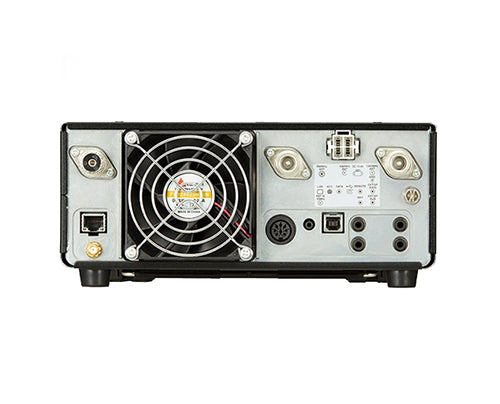

- Collegamenti antenna: predisponi i cavi corretti per ciascuna banda: SO-239 sui 144 MHz e connettori N sui 430 e 1200 MHz. Sulle bande superiori presta particolare attenzione alle perdite della linea coassiale.
- Alimentazione: verifica la compatibilità dell’alimentatore con i 13,8 V CC ±15% e con l’assorbimento in trasmissione, dichiarato inferiore a 18 A ad alta potenza.
- Memorie e satellite: organizza i canali dedicati e verifica la coppia di bande TX/RX prima di iniziare il collegamento; Full Duplex satellitare opera su bande diverse.
- Registrazione audio: utilizza la registrazione su scheda SD per riascoltare i collegamenti e confrontare le condizioni di ricezione.
Consiglio tecnico HRS: prima di aumentare la potenza, cura antenna, connettori e cavo di discesa. Soprattutto sui 23 cm, contenere le perdite della linea aiuta a sfruttare la potenza disponibile e il segnale ricevuto.
L’opinione del Team HamRadioShop
Lo consigliamo a chi vuole affiancare alla stazione HF un apparato dedicato alle bande superiori. L’IC-9700 unisce All Mode, D-STAR e funzioni satellitari in un formato da base: una scelta mirata per esplorare 2 m, 70 cm e 23 cm con un’interfaccia visiva e un’organizzazione delle memorie dedicata.
Specifiche tecniche & prestazioni
| Brand / Modello | Icom IC-9700 |
| Bande operative | 144–146 / 430–440 / 1240–1300 MHz |
| Architettura | Campionamento diretto RF su 144/430 MHz; conversione su 1,2 GHz |
| Modi | SSB, CW, RTTY, AM, FM, D-STAR DV e DD |
| Potenza SSB/CW/RTTY/FM/DV/DD | 0,5–100 W (144 MHz) / 0,5–75 W (430 MHz) / 0,1–10 W (1200 MHz) |
| Potenza AM | 0,125–25 W / 0,125–18,75 W / 0,025–2,5 W |
| Display | TFT LCD touchscreen a colori da 4,3 pollici |
| Analizzatore | Spectrum scope in tempo reale |
| Satellite / Dual Watch | Full Duplex su bande diverse, gestione Doppler, sintonia normale/inversa SSB e Dual Watch |
| Memorie | 297 simplex (99 × 3 bande), 99 satellite, 18 limiti scansione, 6 chiamata, 2500 DR |
| Stabilità / Riferimento | 0,5 ppm / ingresso riferimento esterno 10 MHz |
| Registrazione audio | Registrazione e riproduzione su scheda SD |
| Connettori antenna | SO-239 (144 MHz); N (430 e 1200 MHz) |
| Alimentazione | 13,8 V CC ±15%, negativo a massa |
| Assorbimento TX | Inferiore a 18 A ad alta potenza |
| Uscita audio | Superiore a 2 W (1 kHz, 10% distorsione, carico 8 ohm) |
| Temperatura operativa | Da -10 °C a +60 °C |
| Dimensioni (L × A × P) | 240 × 94 × 238 mm |
| Peso apparato | Circa 4,7 kg |
| Garanzia | Italia Advantec |
