Grazioli HW20 Antenna Verticale 1/2 d'onda, HF Banda 20m Full coverage, 3 kW, 10,7 m.
Grazioli HW20 Antenna Verticale 1/2 d'onda, HF Banda 20m Full coverage, 3 kW, 10,7 m.
Impossibile caricare la disponibilità di ritiro
GRAZIOLI HW20V
Mezz'onda verticale per l'intera banda dei 20 metri
Antenna monobanda dedicata ai 20 m, non alle bande CB o 10 m. Prevedi spazio per l'altezza totale di 10,7 m e un palo di diametro 40–54 mm. Grazioli raccomanda sempre la controventatura tramite la ralla a tre attacchi fornita: la resistenza al vento di 130 km/h è dichiarata con antenna controventata, senza ghiaccio. Segui il manuale per installazione e sintonia.
Descrizione del prodotto

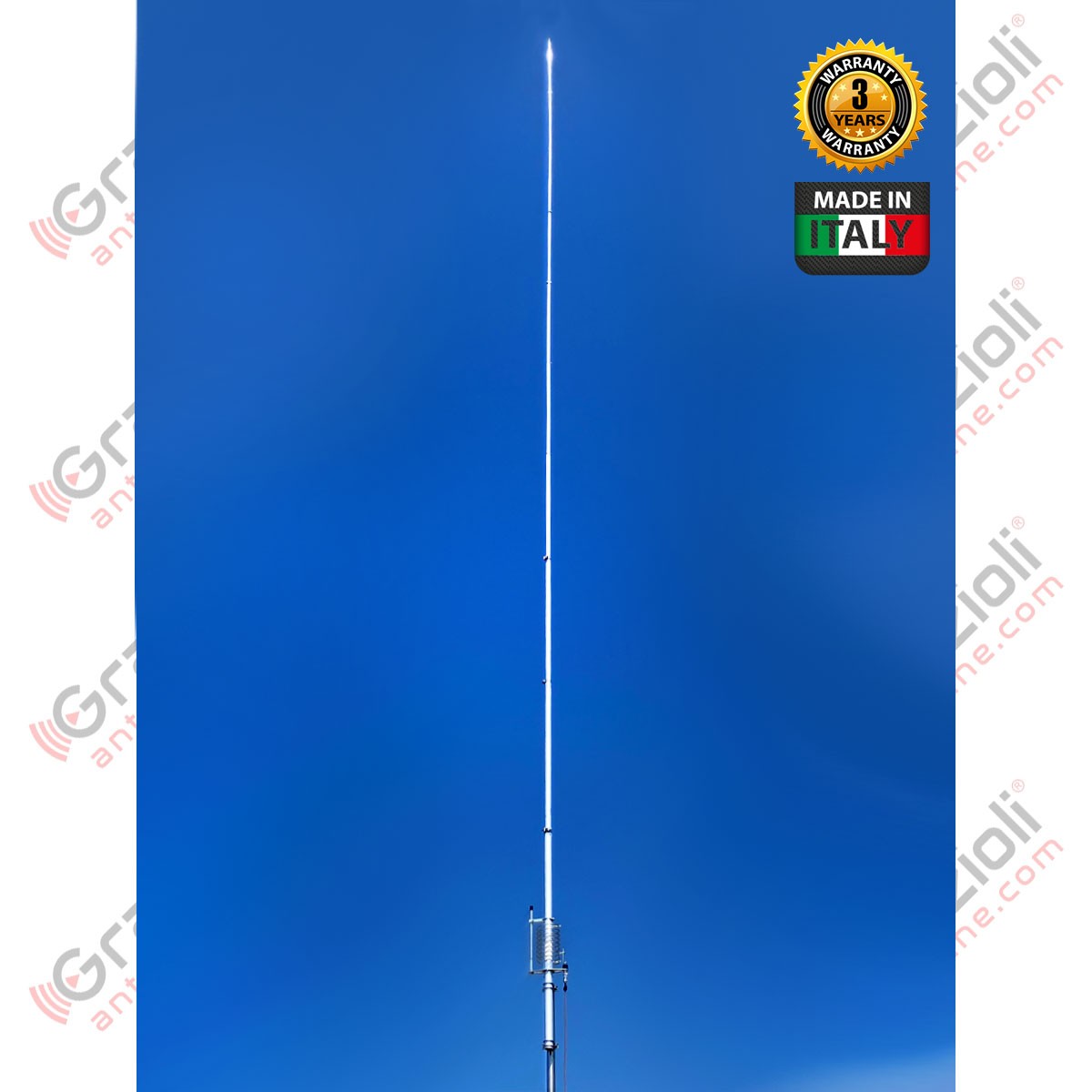

La Grazioli HW20V è un dipolo verticale End Fed a ½ ?, alimentato alla base e progettato per coprire l'intera banda radioamatoriale dei 20 metri, 14 MHz. Il circuito di adattamento L-C ad alto Q trasforma l'impedenza dell'elemento radiante per la connessione a una linea coassiale da 50 O. La sintonia fine si esegue alla base mediante condensatore variabile ad alto voltaggio isolato in PTFE.
Una soluzione per la stazione fissa di chi opera sui 20 metri e preferisce concentrare l'installazione su una verticale monobanda. Radiazione omnidirezionale, polarizzazione verticale e potenza massima dichiarata di 3 kW continui all-mode completano una struttura in alluminio AW6063-T66 con viteria inox.
Caratteristiche salienti
Mezz'onda End Fed con larghezza di banda dichiarata di almeno 0,8 MHz a SWR 2:1.
Circuito L-C ad alto Q con condensatore coassiale variabile isolato in PTFE, per tensioni superiori a 40 kV.
Bobina in aria senza nucleo metallico e spire distanziate, progettata per contenere le perdite RF.
Tubi estrusi e trafilati a freddo, particolari CNC e viteria inox AISI 304/316.
L'opinione del Team HamRadioShop
Per chi dedica gran parte dell'attività ai 20 metri, una verticale monobanda offre un'installazione mirata. La HW20V richiede però attenzione allo sviluppo verticale: valuta il supporto e organizza la controventatura prima del montaggio. La regolazione del condensatore alla base permette di curare la sintonia senza intervenire direttamente sulla sommità dello stilo.
Circuito L-C, connettore e ancoraggio

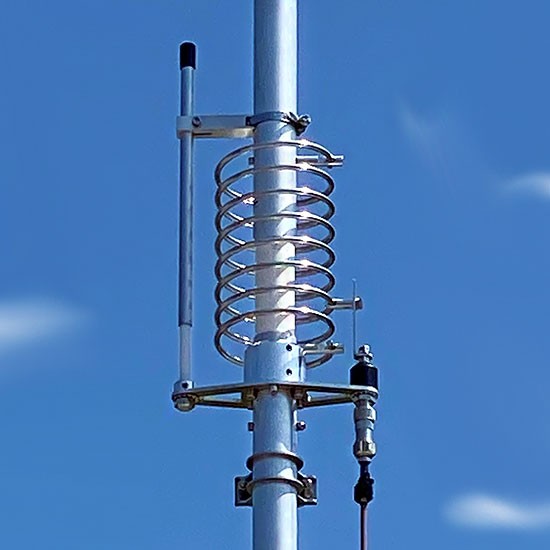

La bobina di adattamento è sospesa in aria, priva di nuclei metallici e con spire largamente spaziate. Il condensatore coassiale variabile affiancato alla bobina utilizza isolamento in PTFE. La connessione DC-Ground porta l'antenna a massa in corrente continua.

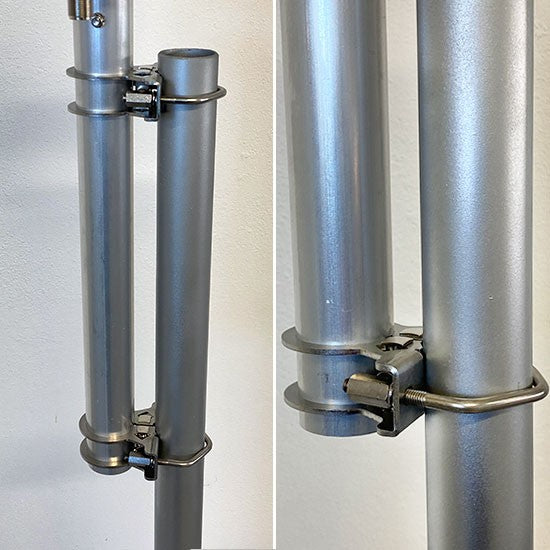

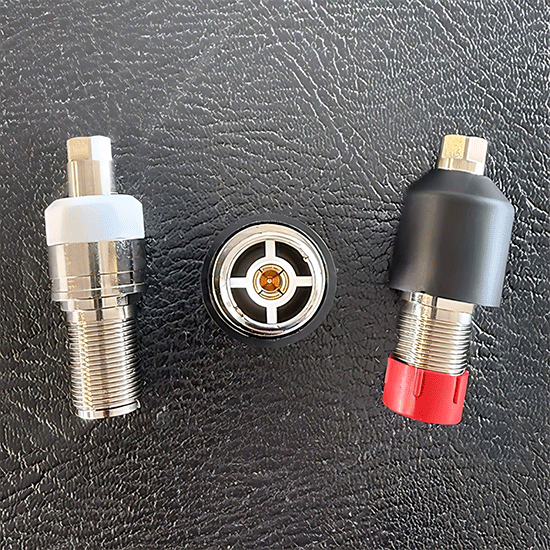

Il connettore UHF femmina dedicato da 50 O impiega corpo in ottone CW614N nichelato, contatto dorato 24K e isolante in PTFE. Un cappuccio in elastomero protegge la connessione dalle infiltrazioni. La staffa inox AISI 304 da 2,5 mm fissa l'antenna al palo tramite cavallotti V-Bolt M6 e dadi a colonna.
La dotazione comprende il manuale di montaggio e la ralla a tre attacchi per la controventatura. Il numero seriale identifica il lotto di produzione.
Specifiche tecniche
| Marca / modello | Grazioli HW20V |
| Tipologia | Dipolo verticale ½ ? End Fed |
| Banda operativa | 20 m, copertura completa |
| Impedenza | 50 O sbilanciati |
| Radiazione / polarizzazione | Omnidirezionale / lineare verticale |
| Guadagno dichiarato | 0 dBd / 2,15 dBi |
| Banda a SWR 2:1 | = 0,8 MHz |
| SWR in risonanza | = 1,2:1; tipico = 1,1:1 |
| Potenza massima | 3.000 W continui, tutti i modi di emissione |
| Alimentazione | Circuito L-C ad alto Q, DC-Ground |
| Connettore | UHF femmina 50 O, PTFE, contatto dorato |
| Altezza / lunghezza stilo | 10,7 m / 10,13 m |
| Materiali | AW6063-T66, fiberglass, ottone, PTFE; viteria inox AISI 304/316 |
| Palo di montaggio | Diametro 40–54 mm |
| Superficie al vento | 0,265 m² |
| Carico a 130 km/h senza ghiaccio | 25 kgf |
| Resistenza al vento senza ghiaccio | 130 km/h, controventata |
| Peso netto / confezionato | 5,4 kg / 6,6 kg |
| Imballaggio | 14 × 14 × 145 cm |
| Codice produttore | 8010040 |
