GRAZIOLI HW10V

Verticale per CB 11 metri e radioamatori 10 metri

Verifica lo spazio per l'altezza totale di 5,94 m e utilizza un palo di diametro 40–54 mm. La gamma 26–30 MHz è accordabile regolando la lunghezza dello stilo e la sintonia alla base: non coincide con la larghezza di banda istantanea. Segui il manuale per montaggio e taratura sulla frequenza di lavoro.

Descrizione del prodotto

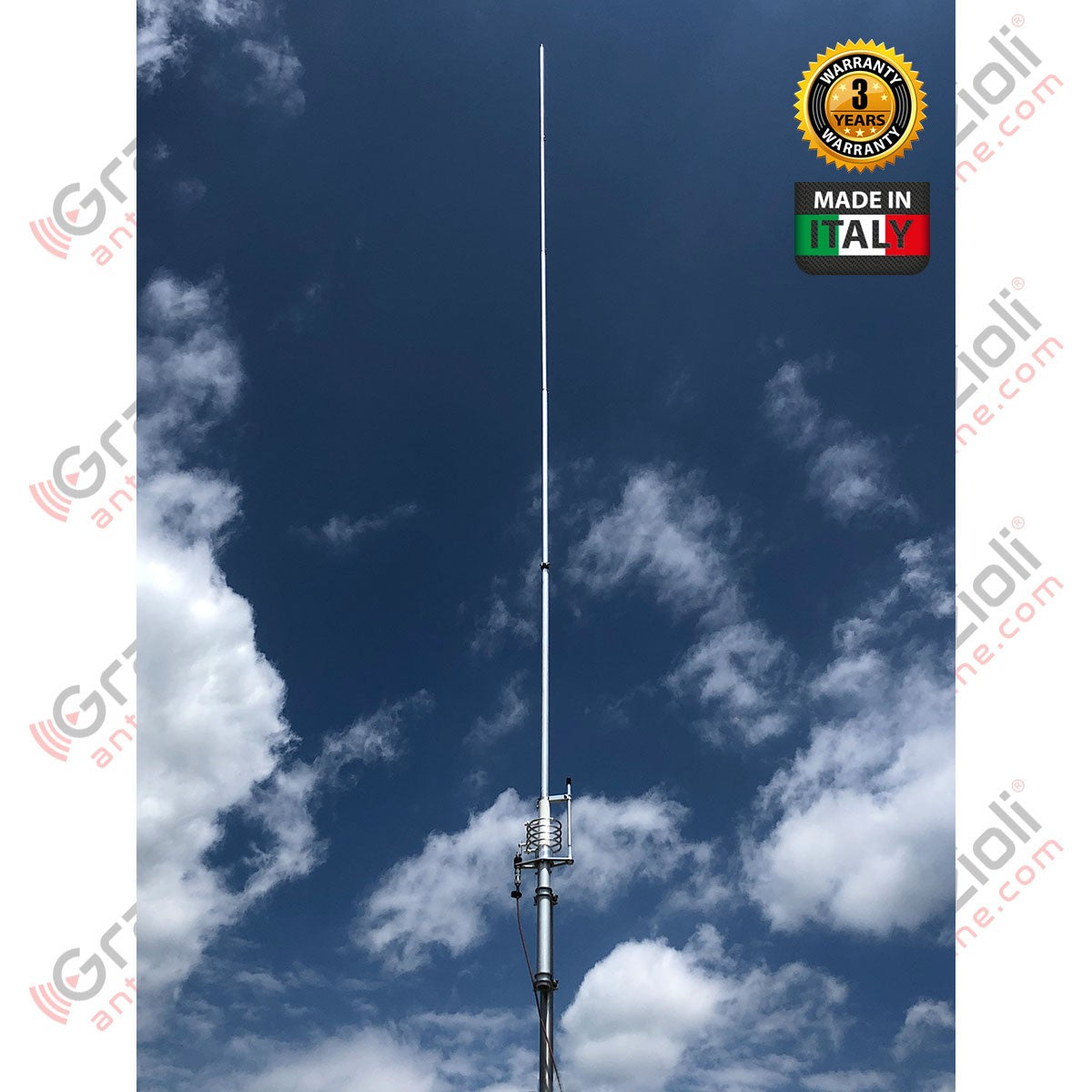

La Grazioli HW10V è un dipolo verticale End Fed a ½ ?, alimentato alla base e accordabile da 26 a 30 MHz. È una soluzione per stazioni fisse CB sugli 11 metri o radioamatoriali sui 10 metri, con radiazione omnidirezionale e polarizzazione verticale. L'adattamento alla linea coassiale da 50 O è affidato a un circuito L-C ad alto Q con condensatore variabile isolato in PTFE.

Lo stilo telescopico consente di impostare la frequenza di risonanza, mentre il condensatore alla base permette la sintonia fine. La struttura AW6063-T66, la viteria inox e la potenza massima dichiarata di 3 kW continui all-mode la rendono adatta a un'installazione fissa curata, senza l'ingombro dei radiali di un piano di massa.

Caratteristiche salienti

L'opinione del Team HamRadioShop

Per una stazione CB o 10 metri, la HW10V è interessante quando vuoi una mezz'onda verticale con regolazione fine accessibile alla base. Cura il supporto e la taratura con un analizzatore d'antenna: scegli prima la frequenza di utilizzo, poi regola lo stilo e completa l'adattamento.

Materiali e circuito di adattamento

I tubi AW6063-T66 sono estrusi e trafilati a freddo per un accoppiamento preciso. Dal basso, lo stilo utilizza sezioni da 29 × 1,5, 25,5 × 1,5, 22 × 1,25, 19 × 1,25 e 16 × 1,25 mm; il tubo di ancoraggio è da 42 × 2 mm. L'isolatore in fiberglass ha diametro 38 mm e parete da 4,2 mm.

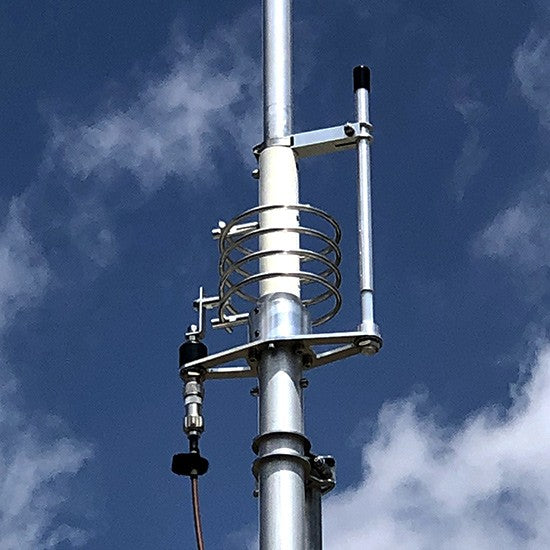

La bobina è sospesa in aria, senza nucleo metallico, con spire distanziate. Il condensatore coassiale variabile isolato in PTFE è progettato per tensioni superiori a 40 kV. Il circuito realizza il collegamento DC-Ground a massa in corrente continua.

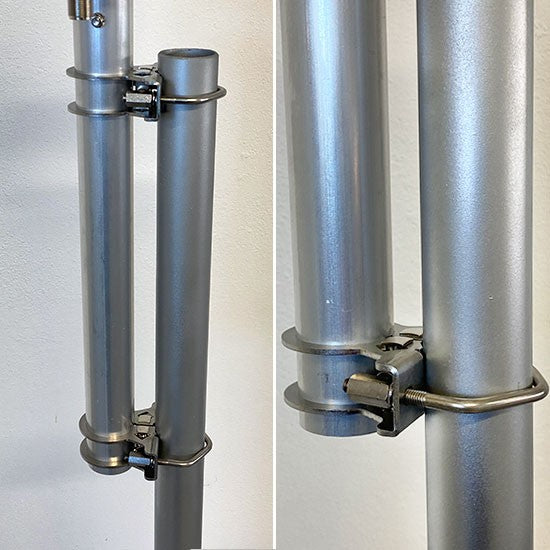

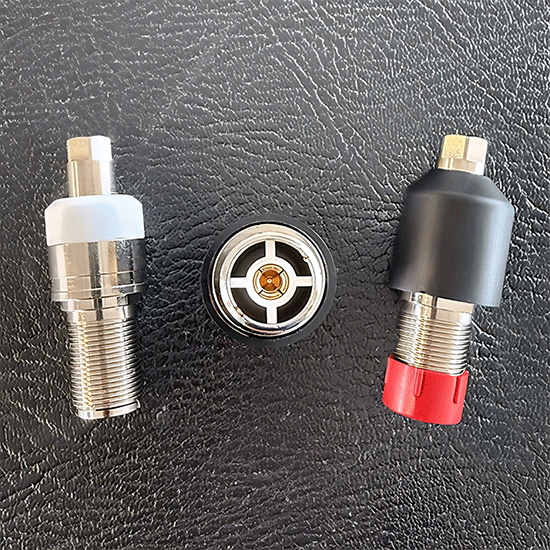

Il connettore UHF femmina dedicato da 50 O impiega ottone CW614N nichelato, contatto dorato 24K, isolante PTFE e cappuccio in elastomero contro le infiltrazioni. La staffa in inox AISI 304 da 2,5 mm utilizza V-Bolt M6 e dadi a colonna. Sono forniti manuale di montaggio e numero seriale per identificare il lotto di produzione.

Scarica il manuale ufficiale HW10V (PDF)
