Grazioli FE10V Antenna C.B. verticale 5/8, 26-30 MHz, 7,63 m.
Grazioli FE10V Antenna C.B. verticale 5/8, 26-30 MHz, 7,63 m.
5.0 / 5.0
(1) 1 recensioni totali
Impossibile caricare la disponibilità di ritiro
GRAZIOLI FE10V
Antenna verticale per CB 11 metri e radioamatori 10 metri
Verifica lo spazio disponibile: l'antenna raggiunge 7,63 m a 26 MHz e utilizza quattro radiali da 2,7 m. Il fissaggio richiede un palo di diametro 40–54 mm. La frequenza di lavoro va impostata mediante taratura; la gamma accordabile non coincide con la larghezza di banda istantanea.
Descrizione del prodotto

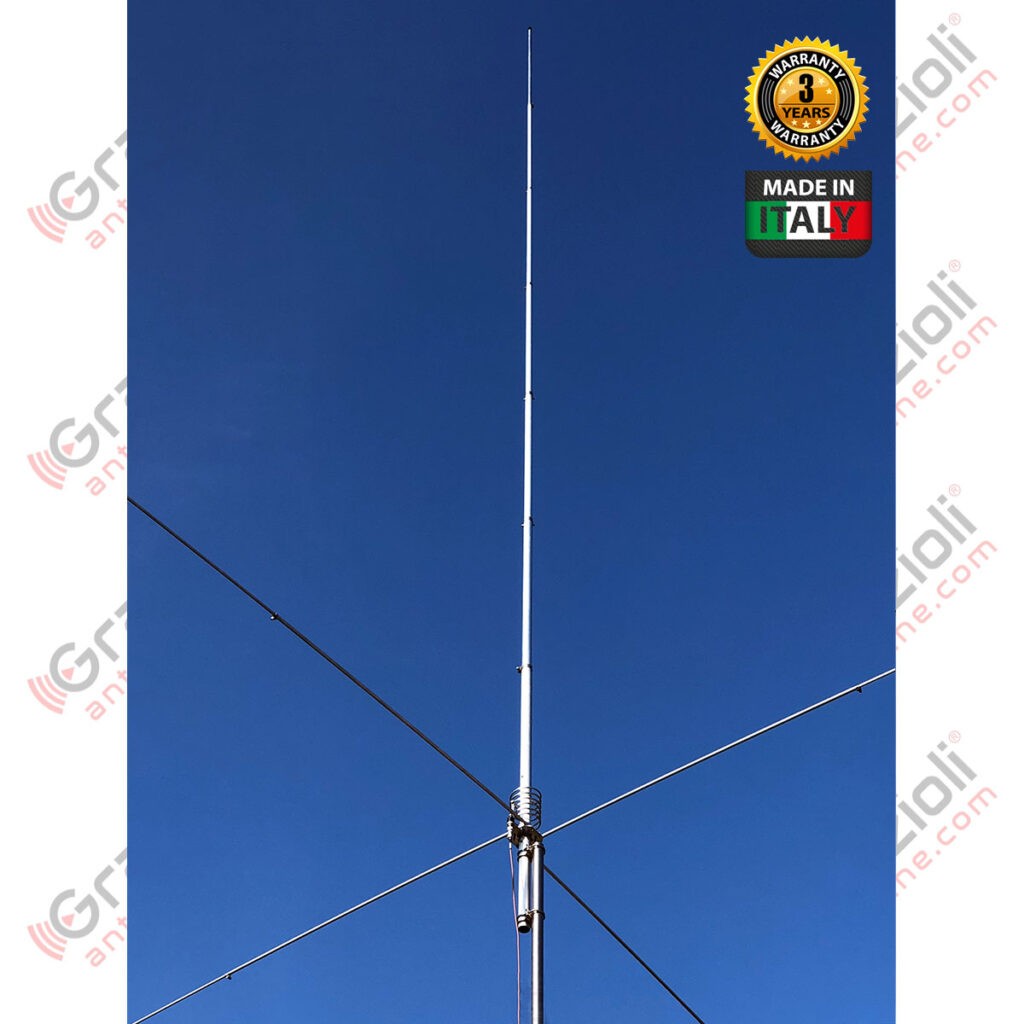

La Grazioli FE10V è una verticale Ground Plane 5/8 ? alimentata alla base, accordabile da 26 a 30 MHz. Pensata per una stazione fissa sulle bande 11 e 10 metri, combina radiazione omnidirezionale, polarizzazione verticale e quattro radiali risonanti a un quarto d'onda. Il piano di massa favorisce un basso angolo di radiazione, utile nei collegamenti a lunga distanza. La struttura in alluminio AW6063-T66 e la bobina ad alto Q consentono una potenza massima dichiarata di 5.000 W continui, in tutti i modi di emissione.
Caratteristiche salienti
Radiali da 2,7 m a ¼ ?, in due sezioni telescopiche, con rinforzi in fiberglass per gli attacchi.
Bobina in aria ad alto Q, senza nucleo metallico e con spire distanziate, progettata per contenere le perdite RF.
Tubi in lega AW6063-T66 trafilati a freddo, viteria inox AISI 304/316 e staffa di ancoraggio in inox.
UHF femmina 50 O compatibile con PL-259, isolante in PTFE, contatto dorato e protezione in elastomero contro le infiltrazioni.
L'opinione del Team HamRadioShop
Per una stazione fissa orientata anche al DX, la FE10V è una scelta interessante quando c'è spazio per un vero piano di massa a quarto d'onda. Dedica attenzione al supporto, alla posizione dei radiali e alla taratura sulla frequenza di utilizzo: sono passaggi fondamentali per sfruttare questa verticale.
Materiali e scelte costruttive
I tubi sono realizzati in lega di alluminio, magnesio e silicio AW6063-T66, estrusi e successivamente trafilati a freddo per un accoppiamento preciso tra le sezioni. I radiali utilizzano tubi da 13 × 1,25 mm e 10 × 1 mm, fissati alla piastra con cavallotti e dadi autobloccanti. Quattro rinforzi in fiberglass irrigidiscono la zona di fissaggio.

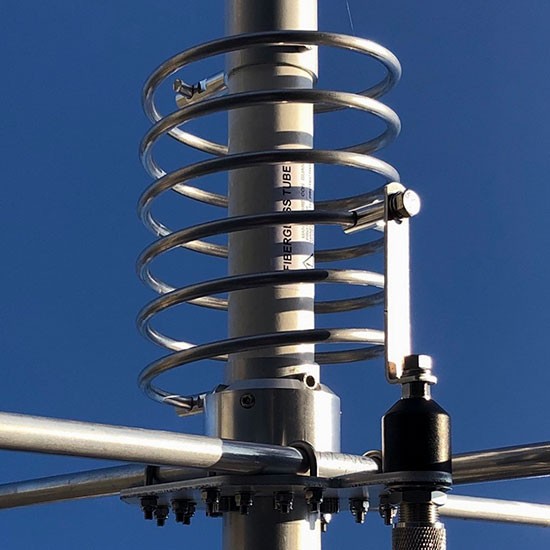

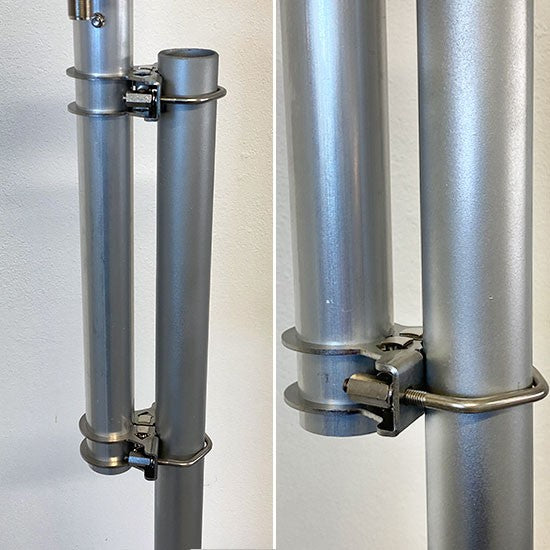

La bobina presenta un rapporto lunghezza/diametro di 1,3 e un Q dichiarato di circa 2.500 a 28 MHz. È connessa a massa in corrente continua (DC-Ground). La staffa inox AISI 304 da 2,5 mm utilizza cavallotti V-Bolt M6 e dadi a colonna per il serraggio sul mast.

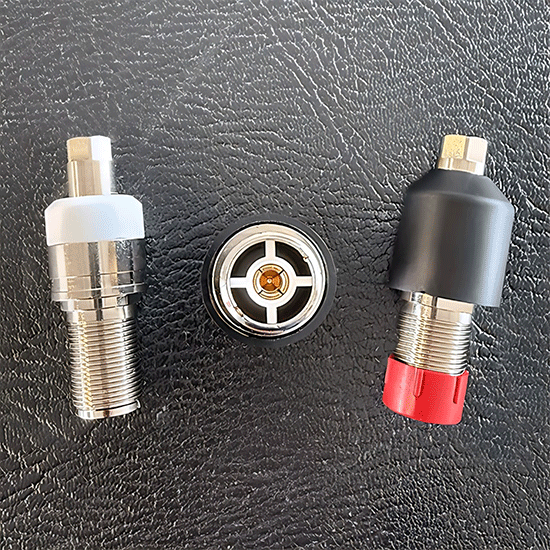

Il connettore progettato da Grazioli impiega un corpo in ottone CW614N nichelato e un contatto placcato oro 24K. L'isolamento in PTFE e il cappuccio protettivo in elastomero completano la connessione alla linea coassiale.
Specifiche tecniche
| Marca / modello | Grazioli FE10V |
| Tipologia | Verticale 5/8 ? Ground Plane, 4 radiali a ¼ ? |
| Gamma accordabile | 26–30 MHz |
| Impedenza | 50 O sbilanciati |
| Radiazione / polarizzazione | Omnidirezionale / verticale |
| Guadagno dichiarato | 1,5 dBd / 3,65 dBi |
| Banda con SWR 2:1 | = 1,4 MHz a 26 MHz; = 1,6 MHz a 30 MHz |
| SWR in risonanza | = 1,2:1, misurato al connettore |
| Potenza massima | 5.000 W continui, tutti i modi di emissione |
| Alimentazione | Alla base, bobina ad alto Q, DC-Ground |
| Connettore | UHF femmina 50 O, PTFE, contatto dorato |
| Altezza totale | 7,63 m a 26 MHz |
| Radiali | 4 × 2,7 m |
| Materiali | AW6063-T66, fiberglass, ottone, PTFE; viteria inox AISI 304/316 |
| Diametro palo | 40–54 mm |
| Superficie al vento | 0,29 m² |
| Carico al vento a 130 km/h | 280 N / 28,5 kgf |
| Resistenza al vento senza ghiaccio | 130 km/h |
| Peso netto | 6 kg |
| Peso confezionato | 7,3 kg |
| Imballaggio | 14 × 14 × 145 cm |
