Generatore di segnali DDS 0-55MHz basato su AD9850
Supporta 0 ~ 55MHz continui regolare a passi di 1Hz.
Questo generatore ha un regolare di tensione 78L05 .
-
Corrente di ingresso a 200mA, una tensione di ingresso di 8-9V sarebbe la tensione ideale.

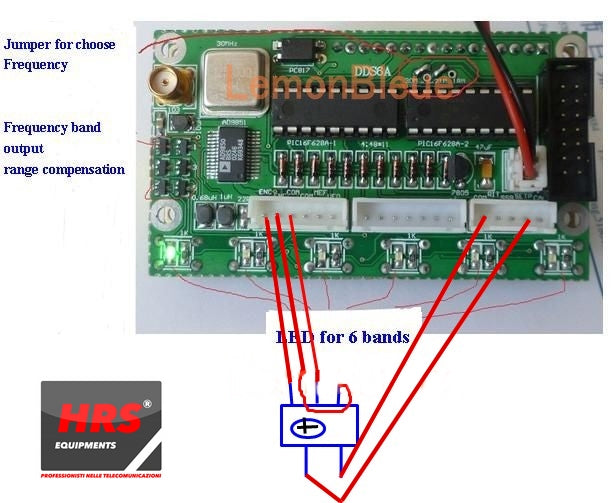

5p/6p connettere l'encoder come da foto.
(8V GND) è l'alimentazione 8V dalla scheda principale. Se alimentato da scheda principale, DDS non ha bisogno di alimentazione elettrica indipendente.
1 ~ 6 corrispondono a 6 bande di frequenza: (3.8,7, 9,14,18 o 21,27 o 29)
LSB, USB, CW sono le tre modalità scelte.
-
DT è segnale dalla scheda principale.

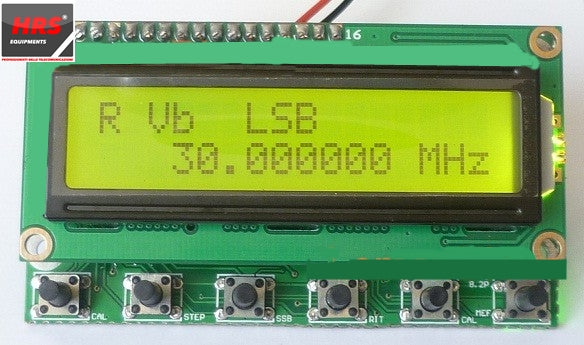

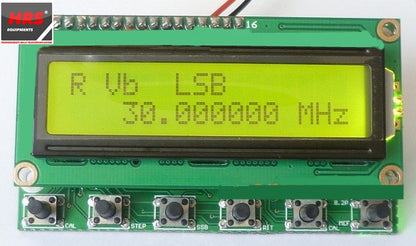

Tasti e interfacce di collegamento:
ENC: interruttore encoder
MEM: interruttore per la modalità di memoria
VFO: Trasferimento dal VFO A al VFO B o da B VFO al VFO A.
SSB: cambio di modalità di lavoro: circolare da USB, LSB, AM, CW, e così via ...
RIT: la messa a punto di frequenza di ricezione
CAL: funzioni impostate
-
KB-1 e KB-2 hanno pin comune condivisa, ma non è GND.
MANUALE ISTRUZIONI USO SCARICABILE CLICCANDO SULLA LINGUETTA DOCUMENTI ALLEGATI DI QUESTA INSERZIONE
