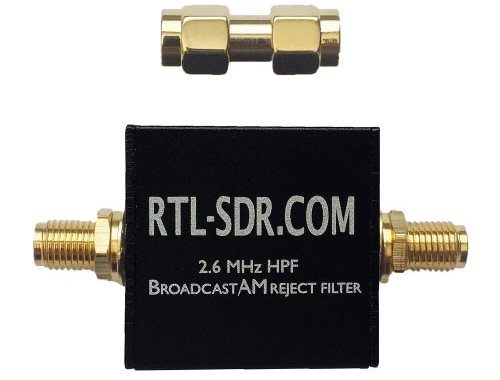

LIBERA LE BANDE HF: COSTRUITO PER ABBATTERE LE INTERFERENZE IN ONDE MEDIE!
Sei un appassionato di onde corte o utilizzi chiavette SDR in modalità Direct Sampling? **HamRadioShop**, distributore ufficiale originale **RTL-SDR Blog**, ti presenta il filtro passa-alto **Broadcast AM Block**. Progettato specificamente per azzerare i sovraccarichi causati dalle fortissime emittenti locali in Onde Medie (AM), questo filtro restituisce la massima sensibilità al tuo ricevitore sulle frequenze HF superiori.
Perché le Onde Medie (AM) bloccano il tuo ricevitore SDR?
La banda broadcast AM (Onde Medie) si estende da circa 525 kHz a 1.705 MHz. A causa delle potenze di trasmissione enormi e della vicinanza dei ripetitori locali, questi segnali possono investire l'antenna del tuo shack con un'energia devastante. Quando i segnali AM commerciali entrano in un ricevitore SDR a larga banda (o in una radio tradizionale), provocano un immediato **sovraccarico (overload) degli stadi di guadagno**.
Il risultato di questo sovraccarico è una ricezione fortemente degradata, sorda e rumorosa sulle restanti bande HF utili (come le bande radioamatoriali o le onde corte superiori). Questo filtro risolve il problema alla radice: agisce come un muro invalicabile, **attenuando di ben 60 dB tutti i segnali inferiori a 1.7 MHz** ed eliminando drasticamente anche le interferenze in VLF, LF e MW.
CONSIGLI PRATICI D'USO E INTEGRAZIONE
-- ECCELLENTE PER IL DIRECT SAMPLING (RTL-SDR V3)

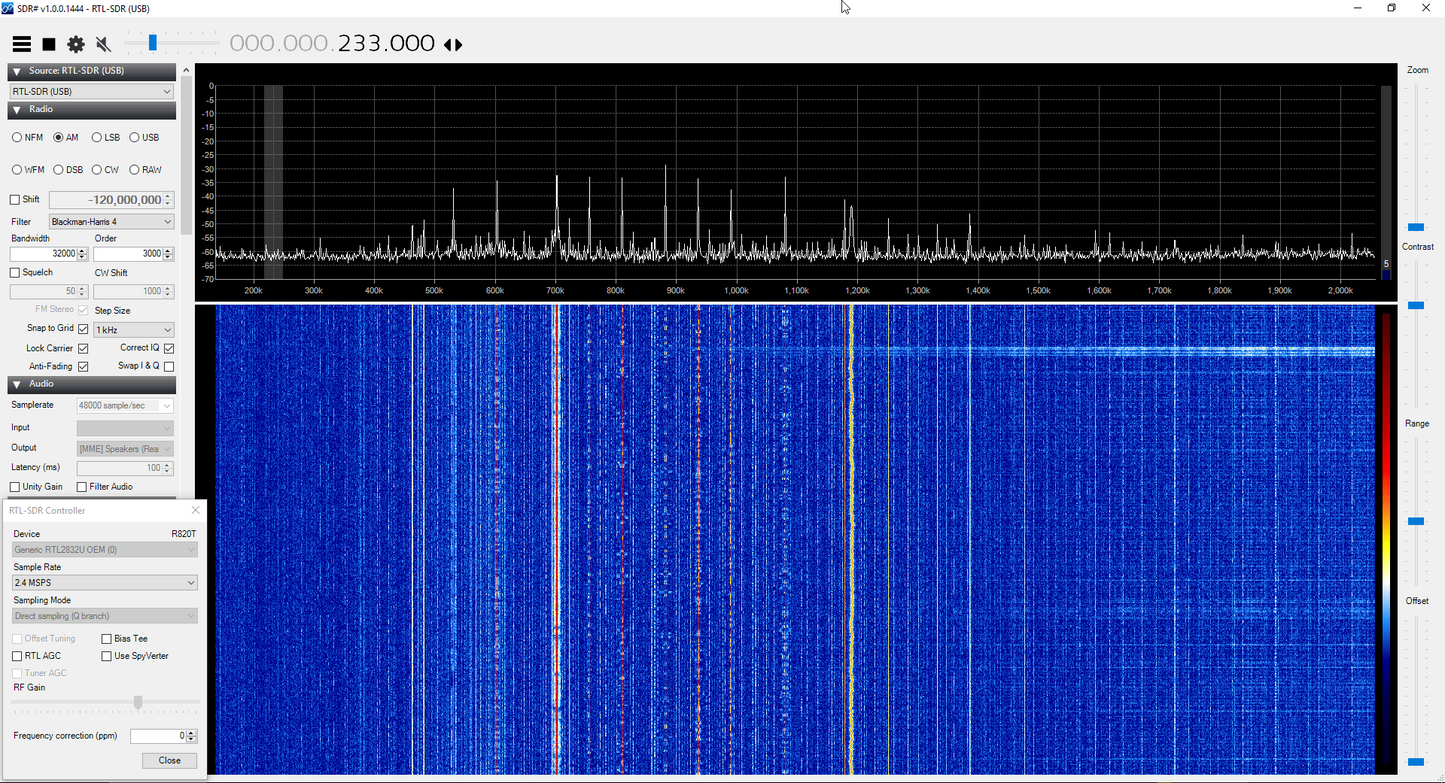

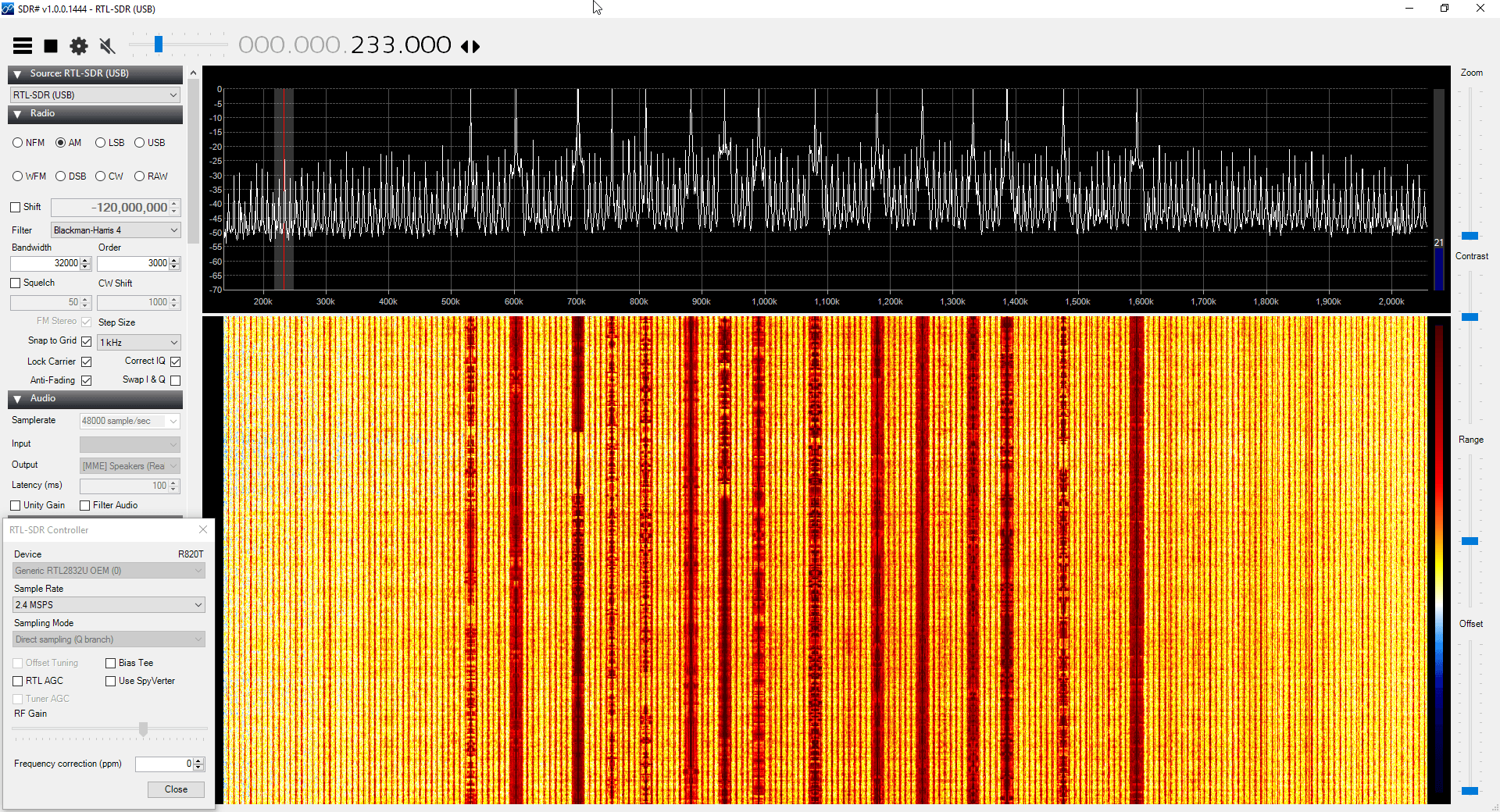

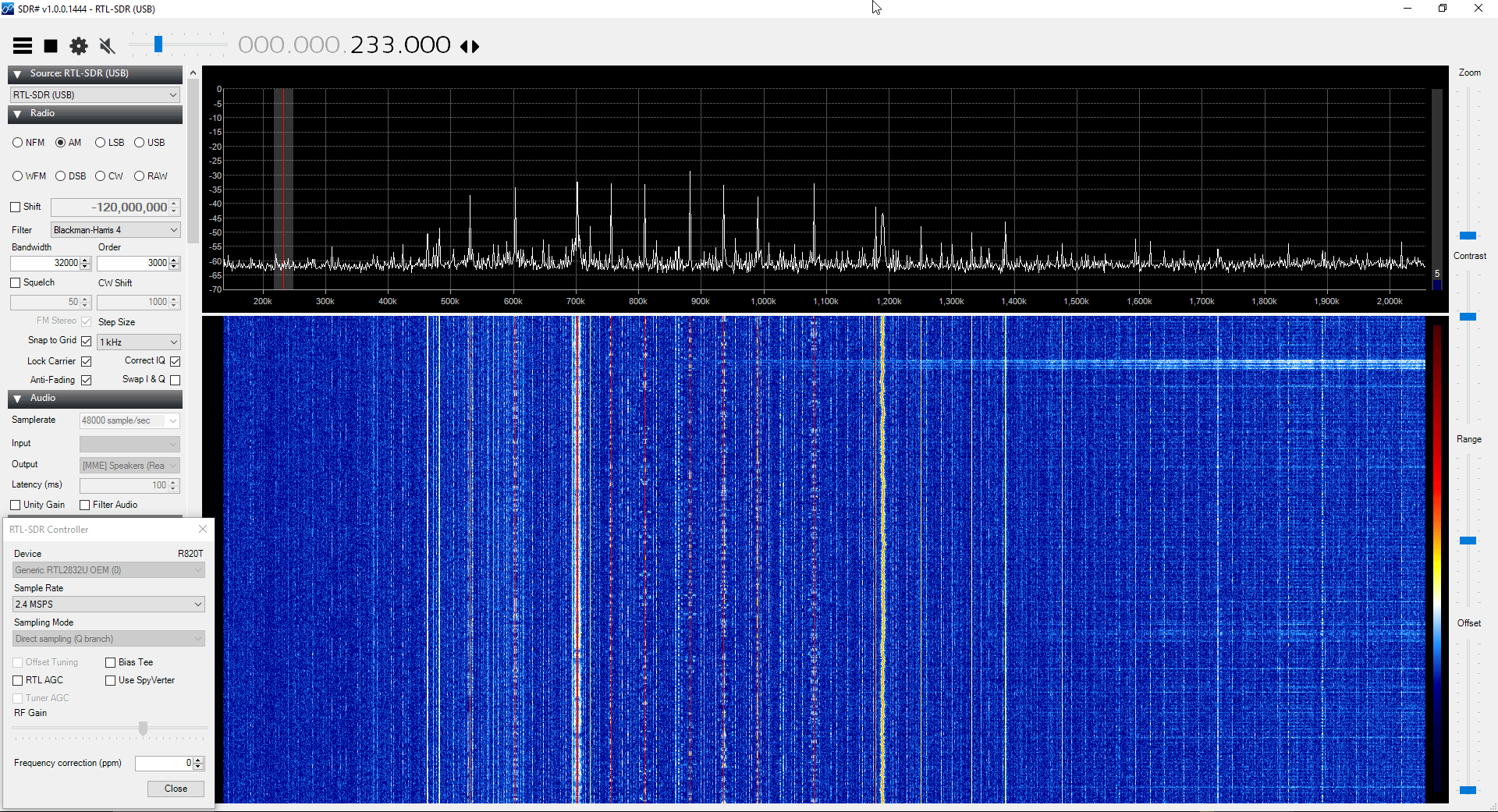

Se utilizzi la modalità *Direct Sampling* (Campionamento Diretto Q-Branch) sulla chiavetta RTL-SDR V3, questo filtro è praticamente obbligatorio. Senza di esso, le potenti stazioni in onde medie si specchiano all'interno dello spettro delle onde corte a causa dell'aliasing. L'inserimento del filtro ripulisce istantaneamente la cascata (waterfall).
-- OTTIMIZZAZIONE PER UPCONVERTER (SPYVERTER E SIMILI)
Nota bene: se utilizzi un Upconverter esterno, quest'ultimo è già in grado di gestire discretamente i segnali forti. Tuttavia, l'aggiunta del filtro passa-alto BCAM prima dell'Upconverter aiuta a linearizzare ulteriormente l'ingresso, migliorando nettamente l'S/N (rapporto segnale/rumore) sui segnali HF estremamente deboli.
-- COMPRENSIONE DEL PUNTO DI TAGLIO (ROLL-OFF)
Trattandosi di un filtro passa-alto reale e non di un semplice elimina-banda (band-stop), i segnali VLF, LF e MW vengono interamente bloccati. A causa della curva di discesa naturale del filtro (roll-off), il punto di piena operatività e minima perdita si attesta a partire da circa **2.5 - 2.6 MHz e oltre**.
-- BLOCCO DELLA CORRENTE CONTINUA (NO DC PASS)
Attenzione: l'architettura di questo filtro non consente il transito di tensione continua. Non può quindi essere utilizzato in linee coassiali dove transita l'alimentazione per amplificatori da palo (Bias-Tee). Progettato per sola potenza di ricezione (RX: non trasmettere!).
SPECIFICHE TECNICHE
| Parametro RF |
Dettagli Costruttivi e Valori di Targa |
| Tipologia Filtro |
Filtro Passa-Alto a costanti concentrate di tipo LC High Pass Filter. |

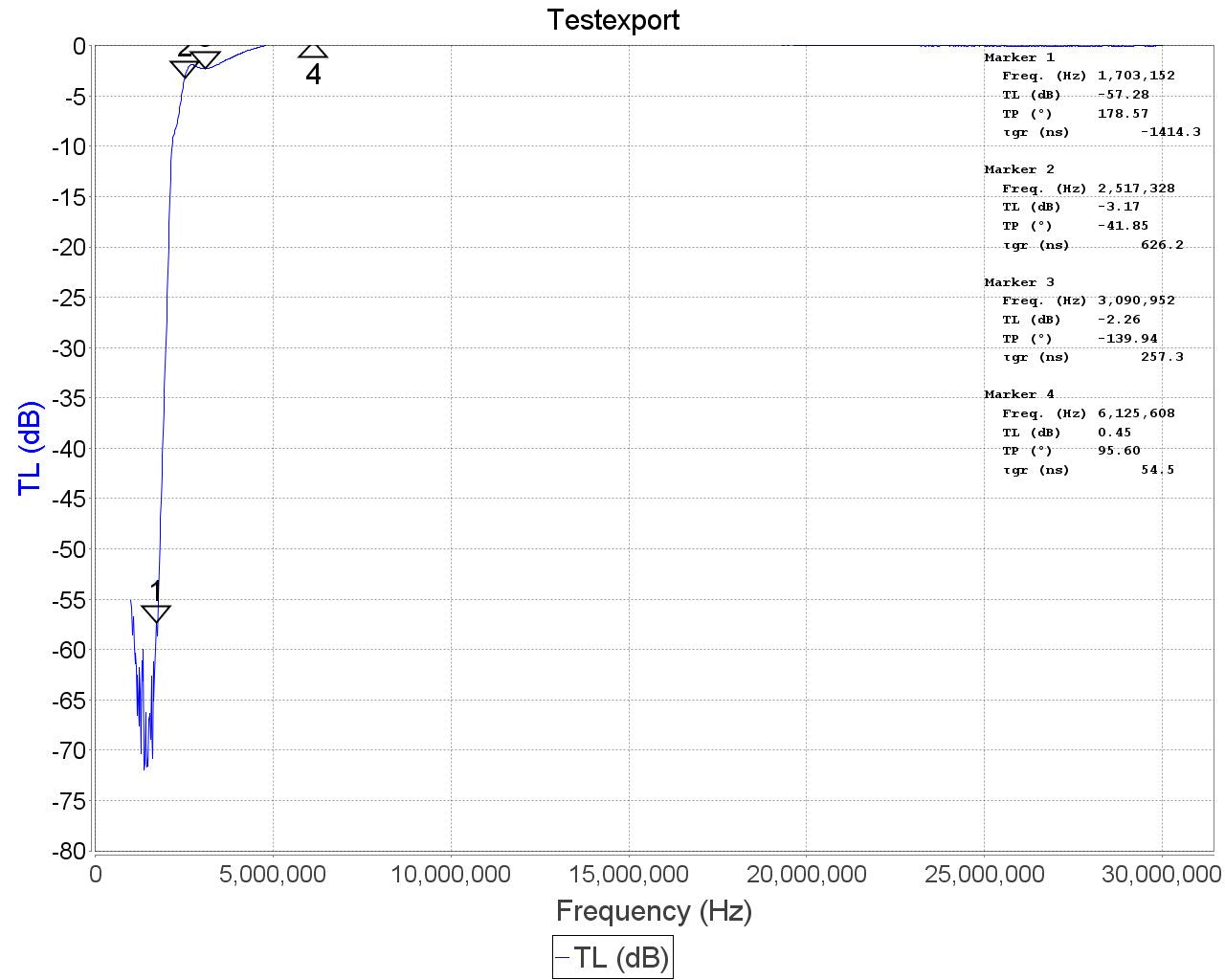

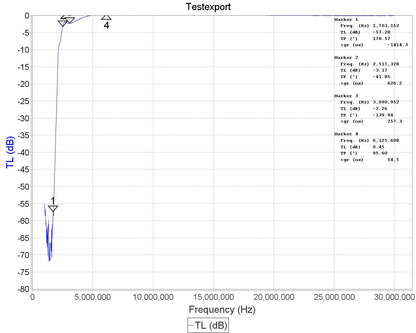

| Taglio a -3 dB (Cutoff) |
Fissato tra i 2.5 MHz e 2.6 MHz (piena efficienza e linearità fuori banda da questa frequenza a salire). |
| Attenuazione Banda AM |
Abbattimento profondo di circa 60 dB per tutte le frequenze inferiori a 1.7 MHz. |
| Perdita d'Inserzione (I.L.) |
In banda passante utile risulta tipicamente ben inferiore a 2 dB. |
| Livelli di Potenza e CC |
Utilizzabile esclusivamente in ricezione (RX). Non permette il transito di corrente continua (No DC Pass). |
