ECO ANTENNE LW-40 HF QRO long wire end fed dai 160 ai 6 metri

LW-20 HF QRO, antenna multibanda Long Wire ad altissima potenza da 1 kW, 80-6 m

Descrizione

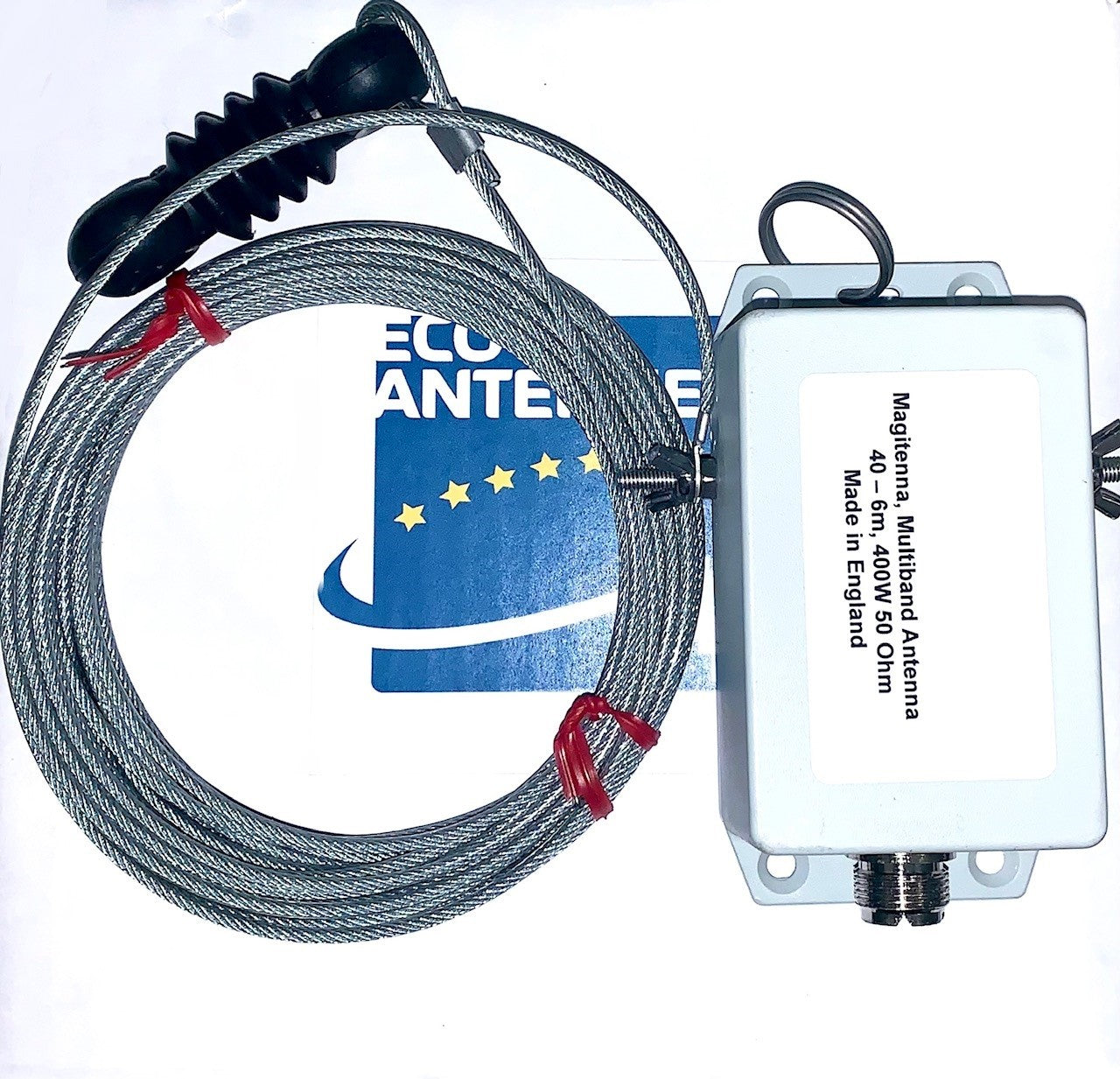

La gamma ECO ANTENNE LW è la UNUN 9:1. Questa fornisce un punto di alimentazione
per l'elemento radiante a filo lungo e converte l'impedenza da 450 Ohm (+/-) a

qualcosa di più vicino ai 50 Ohm previsti dal vostro ricetrasmettitore. Ci sono tre connessioni

sulla UNUN, un SO-239 a cui si collega la linea di alimentazione coassiale e due viti a testa cilindrica

con dadi ad alette a farfalla. Una di queste è collegata all'antenna a filo e l'altra serve

per collegare un pezzo di filo a terra. Questa connessione non è strettamente necessaria, ma

ridurrà l'elettricità statica e fornirà un collegamento diretto a terra per eventuali fulmini o accumuli

di elettricità statica nell'aria. Il modo migliore per farlo è collegare un pezzo di filo a un picchetto di terra e

fissarlo alla UNUN a questo terminale. Fissare il punto di alimentazione il più in alto possibile: può essere

fissato a un palo o a una parete, quindi collegare l'altra estremità del filo a un punto il più lontano

possibile. Questa operazione è consigliabile se il filo può essere mantenuto in linea retta e orizzontale.

Ma se ciò non fosse possibile a causa di problemi di spazio, non disperate. Il filo può essere piegato a gomito, inclinato o fissato in diversi modi per adattarsi allo spazio disponibile.

L'LW-20 funzionerà su tutte le bande HF dagli 80 ai 6 metri con un'unità di misura esterna (ATU).

L'altra estremità del cavo coassiale deve essere collegata all'ATU e poi dall'ATU

al ricetrasmettitore. Accendere, effettuare le ultime regolazioni per sintonizzare e via.

Utilizzare un cavo coassiale da 50 Ohm di buona qualità: RG-213 o Mini 8 sono probabilmente la scelta migliore.

*La potenza nominale di 1 kW è per uso radioamatoriale intermittente (CW o PEP); per le modalità dati (FT-x, RTTY, ecc.) o per le modalità dati a portante costante si consiglia un massimo inferiore di 200 Watt.

*Se si utilizza un amplificatore ad alta potenza, è essenziale utilizzare un'unità di amplificazione esterna tra l'antenna e l'amplificatore, altrimenti potrebbero verificarsi danni.

Specifiche:

Tipo: Antenna filare alimentata all'estremità
Frequenza: 3,5 - 52 MHz
Banda: 80-6 m
Potenza nominale 1 kW, (FT-x, RTTY, ecc.) 200 Watt
Impedenza 50 Ohm
Connettore SO-239
Lunghezza 20,28 metri
Cavo in polietilene intrecciato antipiega
Prodotto in Gran Bretagna
