PRIMA DELL'ACQUISTO
La gamma 134–174 MHz indica l'intervallo di taratura, non una copertura a banda larga senza regolazione. Lo stilo va adattato mediante taglio alla frequenza di utilizzo. I 60 cm indicano la lunghezza massima prima dell'adattamento, non la quota di taglio per una determinata frequenza. La misura corretta dipende anche dal tipo di montaggio: consulta i diagrammi e le avvertenze riportati di seguito. Verifica inoltre la compatibilità della base con il connettore PL-259 (MP).
Descrizione del Prodotto

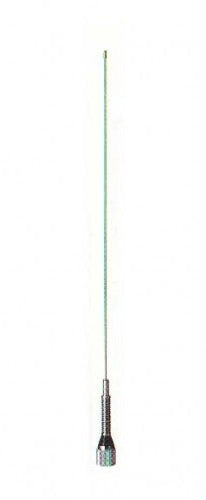

La Diamond M150-GS è un'antenna veicolare monobanda VHF a ¼ d'onda, tarabile mediante taglio dello stilo nella gamma 134–174 MHz. È progettata per impianti a 50 O, con guadagno di 2,15 dBi e potenza massima di 200 W. La lunghezza massima di 60 cm si riduce in funzione della frequenza scelta e del tipo di installazione, mentre il connettore PL-259 (MP) permette l'abbinamento a una base compatibile. Prima dell'impiego, adatta lo stilo alla frequenza di lavoro seguendo il diagramma dedicato: l'intervallo di taratura non equivale al funzionamento sull'intera gamma con un unico taglio.
Diagrammi di taglio e istruzioni in italiano
Figura 1, a sinistra: montaggio su grondaia; Figura 2, a destra: montaggio sul bordo del tetto. L'asse orizzontale indica la frequenza in MHz; quello verticale la lunghezza L in millimetri. La quota L si riferisce allo stilo separato dalla base, tra gli estremi indicati nel disegno a destra: non comprende il corpo della base né il connettore.
Nota sulla versione italiana: l'immagine seguente è una rielaborazione tradotta, non il documento originale. Nel grafico destro la prima etichetta «400» sotto «500» è un refuso: va letta
450 mm. Prima di eseguire il taglio verifica curve, quote e riferimenti sul
foglio originale Diamond.
Seleziona l'immagine per ingrandirla. Le curve sono riferimenti grafici: non sostituiscono la verifica dell'antenna sul veicolo.
Traduzione italiana delle istruzioni
Lo stilo della M150-GS viene fornito a lunghezza piena. Regola la lunghezza in funzione della frequenza di utilizzo, facendo riferimento alla Figura 1 per il montaggio su grondaia oppure alla Figura 2 per il montaggio sul bordo del tetto.
Effettua la regolazione con l'antenna installata sul veicolo: individua mediante misura la lunghezza che riduce al minimo la potenza riflessa, quindi taglia lo stilo con un attrezzo adatto.
La lunghezza ottimale può variare leggermente in base al tipo di veicolo. Inizialmente lascia lo stilo leggermente più lungo della misura indicata e procedi alla regolazione finale mediante misurazione.
Procedura di regolazione
- Individua la frequenza di lavoro sul grafico originale relativo al tipo di montaggio.
- Risali fino alla curva e leggi la lunghezza L sull'asse verticale.
- Inizialmente lascia lo stilo leggermente più lungo della misura ricavata.
- Con l'antenna montata sul veicolo, misura l'adattamento e accorcia gradualmente lo stilo fino al minimo ROS alla frequenza desiderata.
Attenzione: il taglio non è reversibile. Non applicare quote ottenute da formule generiche o da un grafico relativo a un diverso montaggio.
