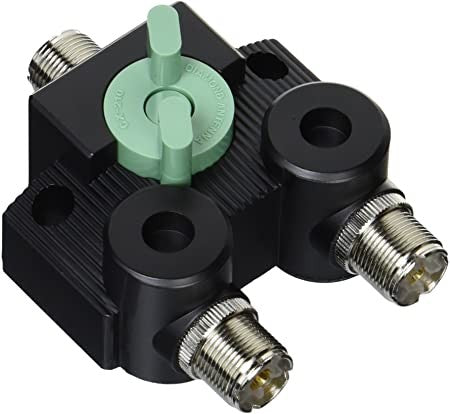

Diamond CX-210A Commutatore d'antenna 2 ingressi, connettori MJ (UHF SO239)
Diamond CX-210A Commutatore d'antenna 2 ingressi, connettori MJ (UHF SO239)
5.0 / 5.0
(2) 2 recensioni totali
Impossibile caricare la disponibilità di ritiro
DIAMOND CX-210A
Commutatore d'antenna a 2 vie · 50 O · DC–1000 MHz
Versione con connettori UHF femmina SO-239, indicati da Diamond come M-J, per cavi con spine PL-259. La pagina ufficiale riporta una potenza massima di 1,5 kW senza dettagliare i limiti per banda: prima dell'uso in trasmissione verifica frequenza e potenza ammesse nel manuale dell'esemplare. Per prudenza, cambia posizione solo a trasmissione interrotta.
Descrizione del Prodotto
Il Diamond CX-210A è un commutatore coassiale a due vie per selezionare le antenne della stazione senza dover scollegare i cavi. La gamma da continua a 1000 MHz e l'impedenza di 50 O consentono l'integrazione in impianti HF, VHF e UHF entro i limiti dichiarati. I connettori SO-239 si abbinano al cablaggio con spine PL-259, mentre la bassa perdita d'inserzione limita l'attenuazione introdotta nel percorso RF. Durante l'ascolto puoi passare tra due antenne con il selettore manuale e scegliere quella più adatta alla sessione successiva.
Caratteristiche Salienti
Seleziona due collegamenti d'antenna senza scollegare e riavvitare i cavi della stazione.
Gamma operativa estesa per sistemi RF a 50 O con connettori UHF femmina SO-239.
Inferiore a 0,05 dB fino a 500 MHz e inferiore a 0,1 dB da 500 a 1000 MHz.
Isolamento superiore a 70 dB fino a 200 MHz e superiore a 60 dB da 200 a 1000 MHz.
L'opinione del Team HamRadioShop
“Una scelta pratica quando devi gestire due antenne e utilizzi già cavi con PL-259. Il vantaggio è mantenere il banco ordinato e ridurre le riconnessioni; prima di trasmettere, controlla sempre il percorso selezionato e i limiti del tuo impianto.”
Specifiche Tecniche
| Marca / Modello | Diamond CX-210A |
| Tipologia | Commutatore coassiale a 2 vie |
| Gamma di frequenza | DC–1000 MHz |
| Impedenza | 50 O |
| Connettori | M-J / UHF femmina SO-239 |
| ROS | < 1,05:1 (DC–500 MHz); < 1,1:1 (500–1000 MHz) |
| Perdita d'inserzione | < 0,05 dB (DC–500 MHz); < 0,1 dB (500–1000 MHz) |
| Isolamento | > 70 dB (DC–200 MHz); > 60 dB (200–1000 MHz) |
| Potenza massima dichiarata | 1,5 kW; la pagina ufficiale non dettaglia i limiti per banda. Verificare il manuale prima dell'impiego in trasmissione. |
| Dimensioni (L × A × P) | 71 × 57 × 42 mm |
| Peso netto | 440 g |
Dati tecnici: Diamond Antenna, scheda ufficiale CX210A.
