Malcott's CO-4M Commutatore Coassiale 4 Vie SO-239 DC–900 MHz
Malcott's CO-4M Commutatore Coassiale 4 Vie SO-239 DC–900 MHz
Impossibile caricare la disponibilità di ritiro
Malcott's CO-4M
Commutatore coassiale a 4 vie · Connettori SO-239 · DC–900 MHz
Quattro antenne, un punto di selezione

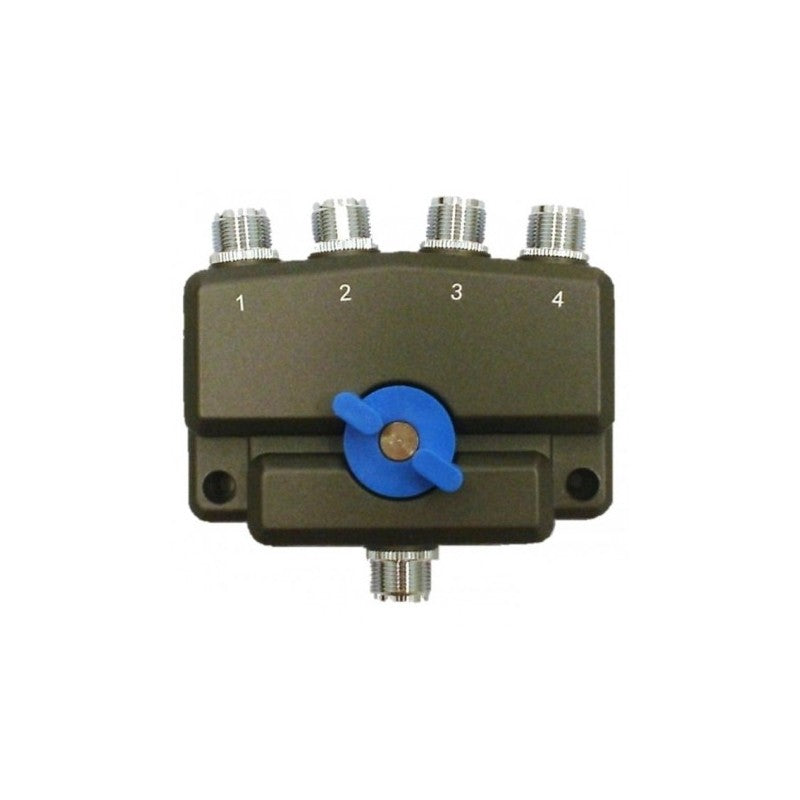

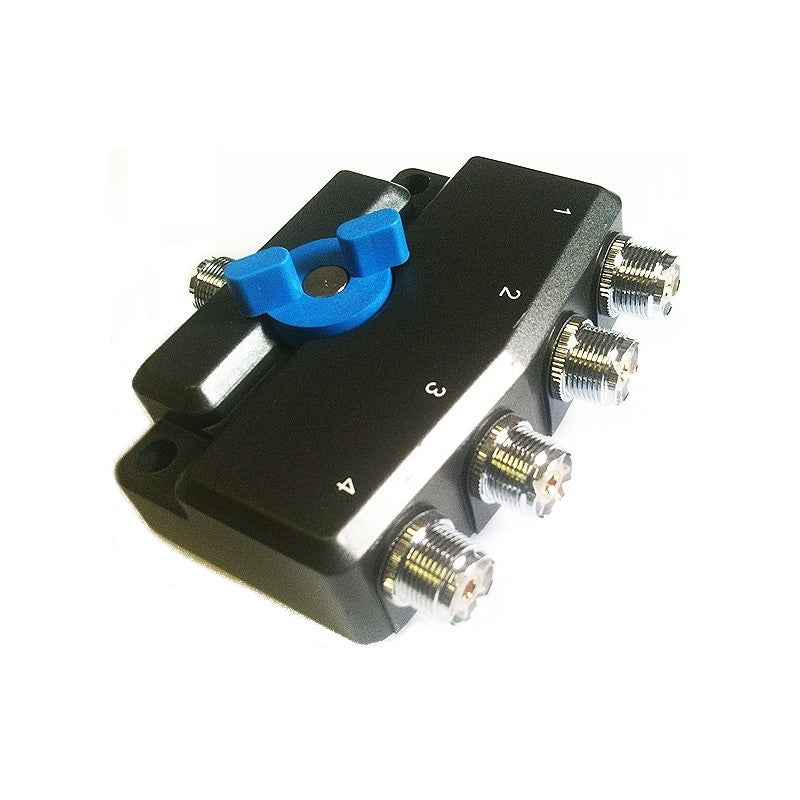

Il Malcott's CO-4M è un commutatore coassiale con un ingresso e quattro uscite SO-239, pensato per selezionare la linea d'antenna da utilizzare senza scollegare e ricollegare ogni volta i cavi. Una soluzione pratica per organizzare una stazione con più antenne e mantenere i collegamenti ordinati.
La copertura DC–900 MHz permette l'impiego nelle gamme HF, VHF e UHF comprese nell'intervallo operativo. La potenza ammissibile varia con la frequenza: raggiunge 1500 W fino a 30 MHz e diminuisce nelle gamme superiori.
Caratteristiche salienti
Un ingresso comune e quattro uscite per scegliere la linea d'antenna da collegare alla stazione.

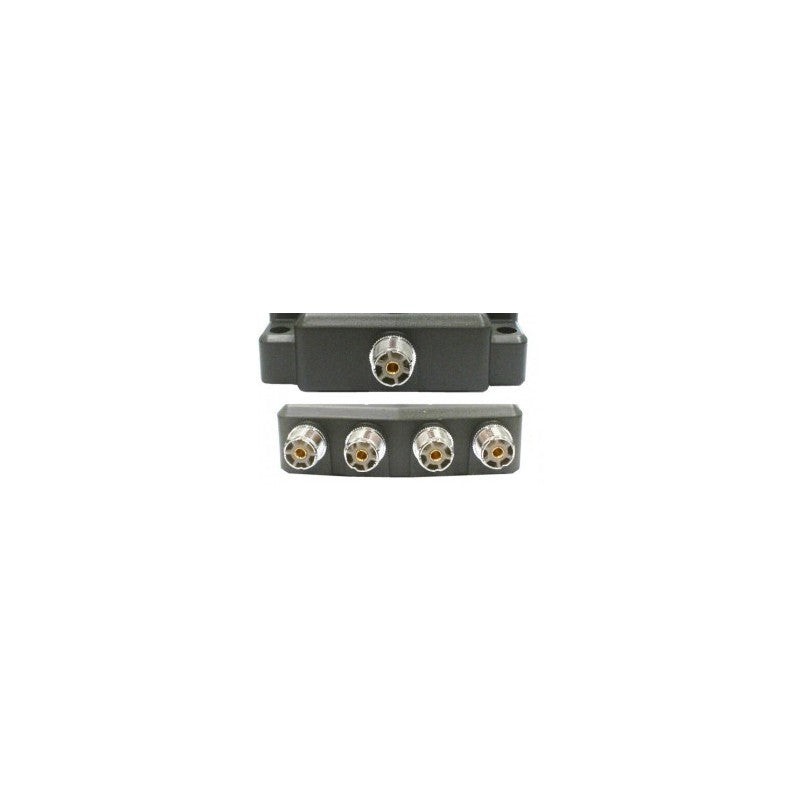

Tutte e cinque le connessioni utilizzano prese SO-239, per il collegamento con cavi dotati di connettori PL-259.
Un unico commutatore per gestire linee nelle gamme HF, VHF e UHF entro i limiti previsti.
1500 W fino a 30 MHz, 1000 W fino a 200 MHz, 500 W fino a 500 MHz e 150 W fino a 900 MHz.
L'opinione del Team HamRadioShop
Lo consigliamo per una stazione con più antenne e cablaggi SO-239/PL-259: avere un punto di selezione dedicato rende più agevole passare da una linea all'altra senza intervenire ogni volta sul retro della radio. Nella scelta considera la frequenza di lavoro e il relativo limite di potenza, non soltanto il valore massimo in HF.
Consigli d'uso
- Identifica le quattro linee per selezionare rapidamente l'antenna desiderata.
- Interrompi la trasmissione prima di cambiare posizione.
- Rispetta la potenza ammessa nella gamma utilizzata e controlla il ROS dell'impianto.
- Utilizza cavi con connettori PL-259 adatti e sostieni il cablaggio per non sollecitare le prese.
Specifiche tecniche
| Marca / modello | Malcott's CO-4M |
| Tipo | Commutatore coassiale a 4 vie |
| Gamma di frequenza | DC–900 MHz |
| Connessioni | Ingresso: 1 × SO-239; uscite: 4 × SO-239 |
| Potenza massima DC–30 MHz | 1500 W |
| Potenza massima 30–200 MHz | 1000 W |
| Potenza massima 200–500 MHz | 500 W |
| Potenza massima 500–900 MHz | 150 W |
| Perdita d'inserzione | =0,1 dB (DC–500 MHz); =0,2 dB (500–900 MHz) |
| Isolamento tra uscite | =60 dB (DC–500 MHz); =55 dB (500–900 MHz) |
| ROS / VSWR | =1,10 (DC–500 MHz); =1,25 (500–900 MHz) |
| Peso apparato | 915 g |
