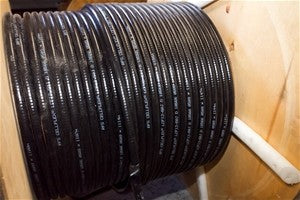

CELL-FLEX 7/8" - Cavo coassiale professionale diametro 7/8", VENDITA al metro

CELL-FLEX  Cavo coassiale professionale diametro 7/8"



Prezzo al metro







• L'elevata prestazione di attenuazione consente l'utilizzo del cavo coassiale in diversi sistemi RF, come la comunicazione mobile 3G, 4G.



• Ampia gamma di applicazioni, come distribuzione interna, trasmissione, varie stazioni base, cellulare wireless e altro.



• Un basso VSWR, una perfetta efficacia di schermatura e straordinarie prestazioni di intermodulazione portano a una minore perdita di energia e all'esterno interferenza.

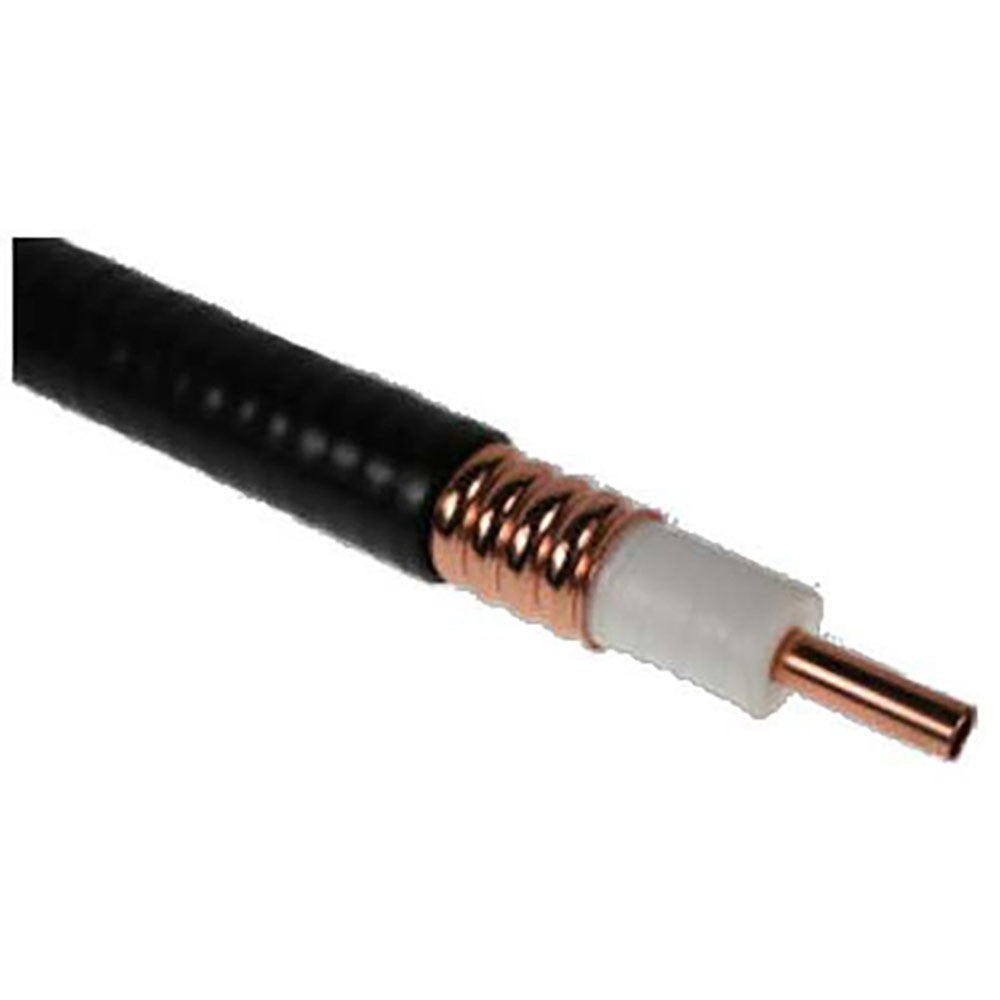

COSTRUZIONE

Conduttore interno

Tubo di rame F8.85mm

Isolamento PE espanso fisicamente F22.50mm

Conduttore esterno Anello corrugato rame F24.90mm

Copertura ignifuga a bassa emissione di fumi zero alogeni F27.10mm







PROPRIETÀ MECCANICHE

min. raggio di curvatura singolo mm 120

min. raggio di curvatura ripetuto mm 250

Massimo forza di trazione N 1470

Distanza massima consigliata tra i morsetti m 1







PROPRIETÀ ELETTRICHE

Impedenza O50±2

Capacità nominale pF/m 75

Induttanza nominale µ

Velocità di propagazione % 86

Tensione di rottura CC kV 6

Resistenza di isolamento MO•km >5000

Potenza di picco kW 91

Frequenza di taglio GHz 5.5

Attenuazione di schermatura dB >120







---------------------------------------------------------------------------------------------------------------------------------------------------



CONSTRUCTION



Inner conductor Copper tube F8.85mm



Insulation Physically foamed PE F22.50mm



Outer conductor Ring corrugated copper F24.90mm



Jacket Fire retardant low smoke zero halogen F27.10mm



MECHANICAL PROPERTIES



Min. single bending radius mm 120



Min. repeated bending radius mm 250



Max. tensile force N 1470



Recommended maximum clamp spacing m 1



ELECTRICAL PROPERTIES



Impedance O50±2



Nominal capacitance pF/m 75



Nominal inductance µ



Propagation velocity % 86



DC breakdown voltage kV 6



Insulation resistance MO•km >5000



Peak power rating kW 91



Cut-off frequency GHz 5.5



Screening attenuation dB >120



SCARICA IL DATASHEET
